FS801 光纤连接器技术规格书
FS801系列光纤连接器是北亿纤通（F-tone Networks）推出的高性能军用级多芯光纤连接器产品线，采用铝合金镀镉军绿色材质，具备优异的机械耐久性和环境适应性，广泛应用于军用通信、航空航天、工业控制等严苛环境下的光纤互连场景。
1、型号说明
| 序号 | 型号 | 芯数 | 类型 | 壳体规格 | 材质 | 键位 | 安装方式 |
|---|---|---|---|---|---|---|---|
| 1 | FS801-11P02ACN | 两芯 | 插头 | 11#壳体 | 铝合金镀镉军绿色 | N键位 | 插头型 |
| 2 | FS801-11J02ACN | 两芯 | 插座 | 11#壳体 | 铝合金镀镉军绿色 | N键位 | 螺母紧固型 |
| 3 | FS801-11R02ACN | 两芯 | 插座 | 11#壳体 | 铝合金镀镉军绿色 | N键位 | 方盘安装型 |
| 4 | FS801-13P04ACN | 四芯 | 插头 | 13#壳体 | 铝合金镀镉军绿色 | N键位 | 插头型 |
| 5 | FS801-13J04ACN | 四芯 | 插座 | 13#壳体 | 铝合金镀镉军绿色 | N键位 | 螺母紧固型 |
| 6 | FS801-13R04ACN | 四芯 | 插座 | 13#壳体 | 铝合金镀镉军绿色 | N键位 | 方盘安装型 |
2、光缆组件外形及尺寸
（1）FS801-11P02ACN 两芯插头外形图
（2）FS801-11J02ACN 两芯插座

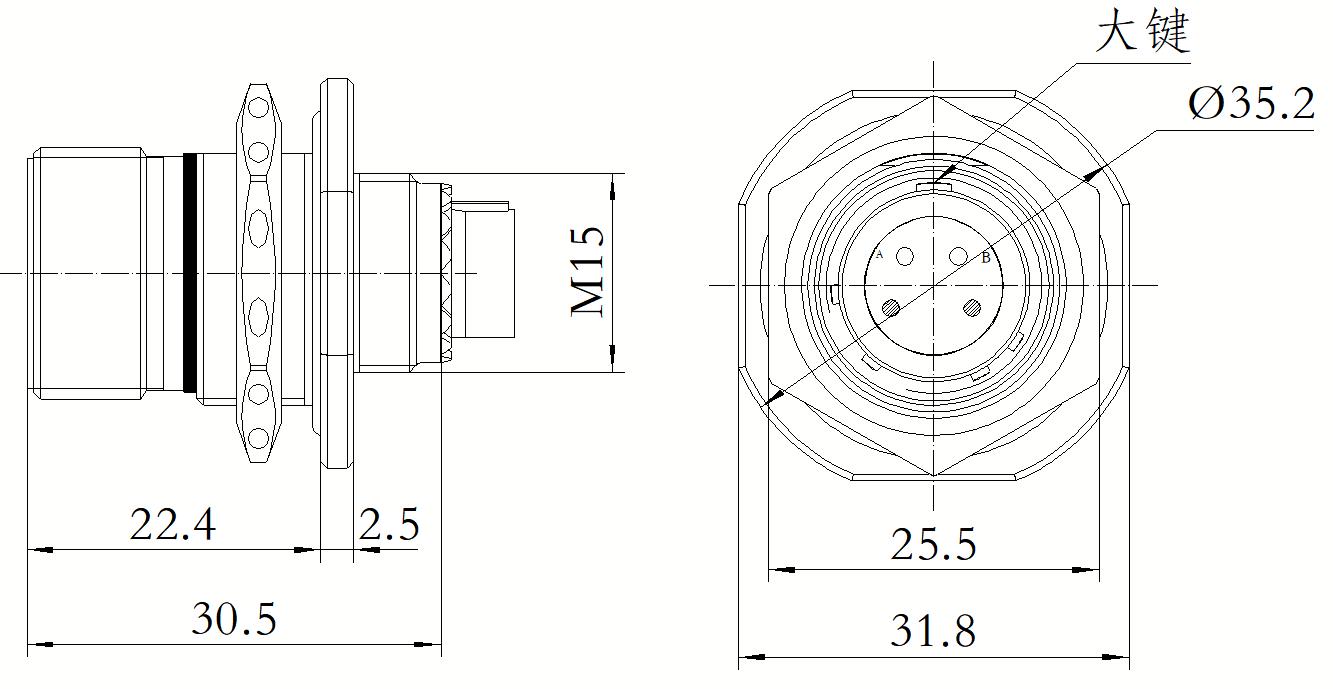

①插座外形图

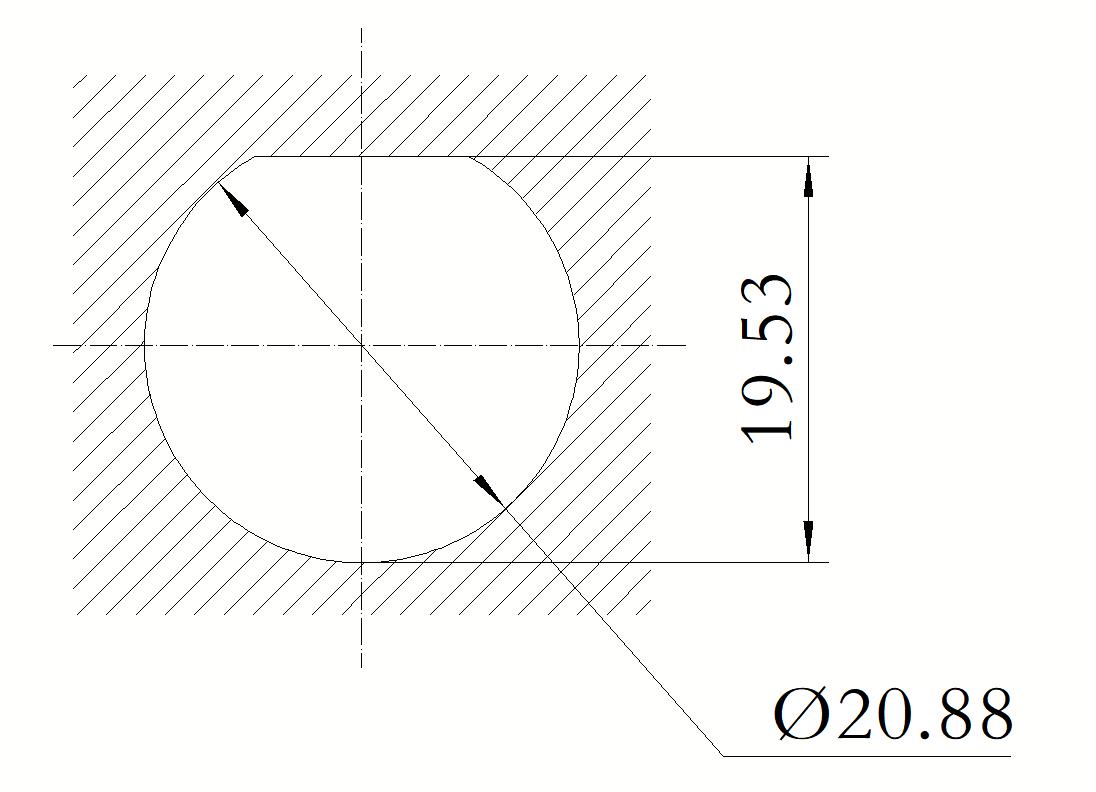

②插座安装尺寸
（3）FS801-11R02ACN 两芯插座（方盘安装型）

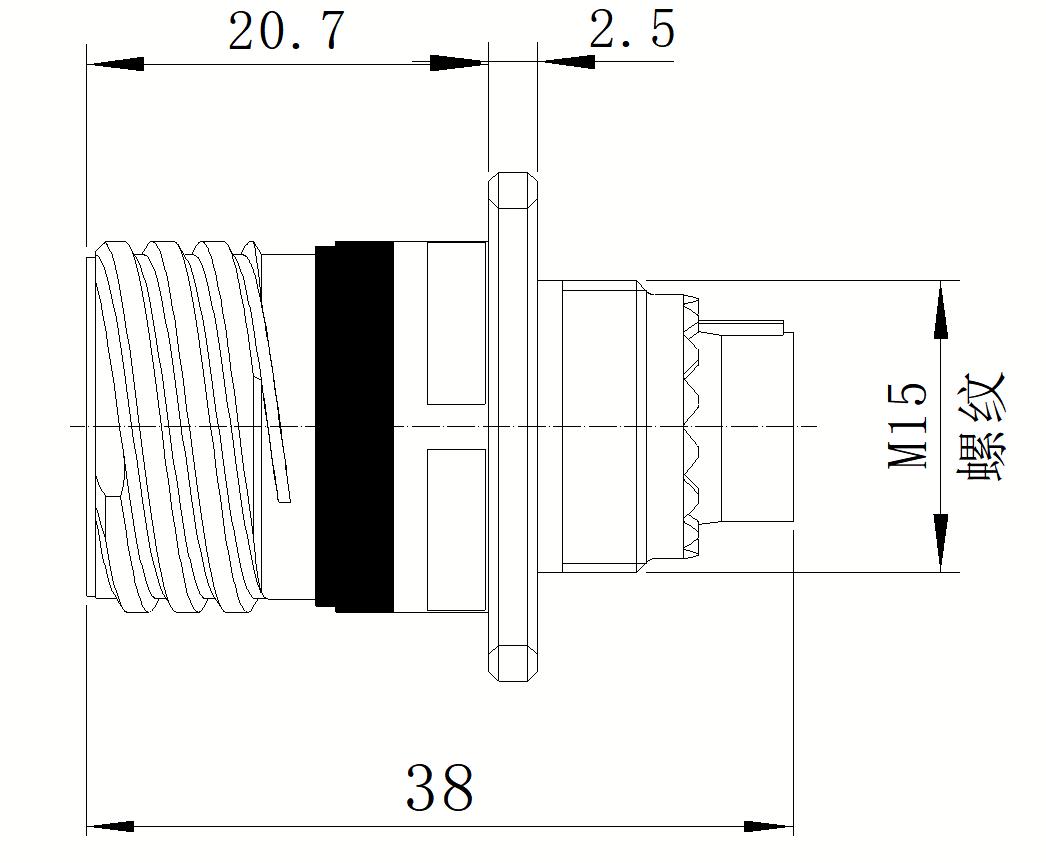

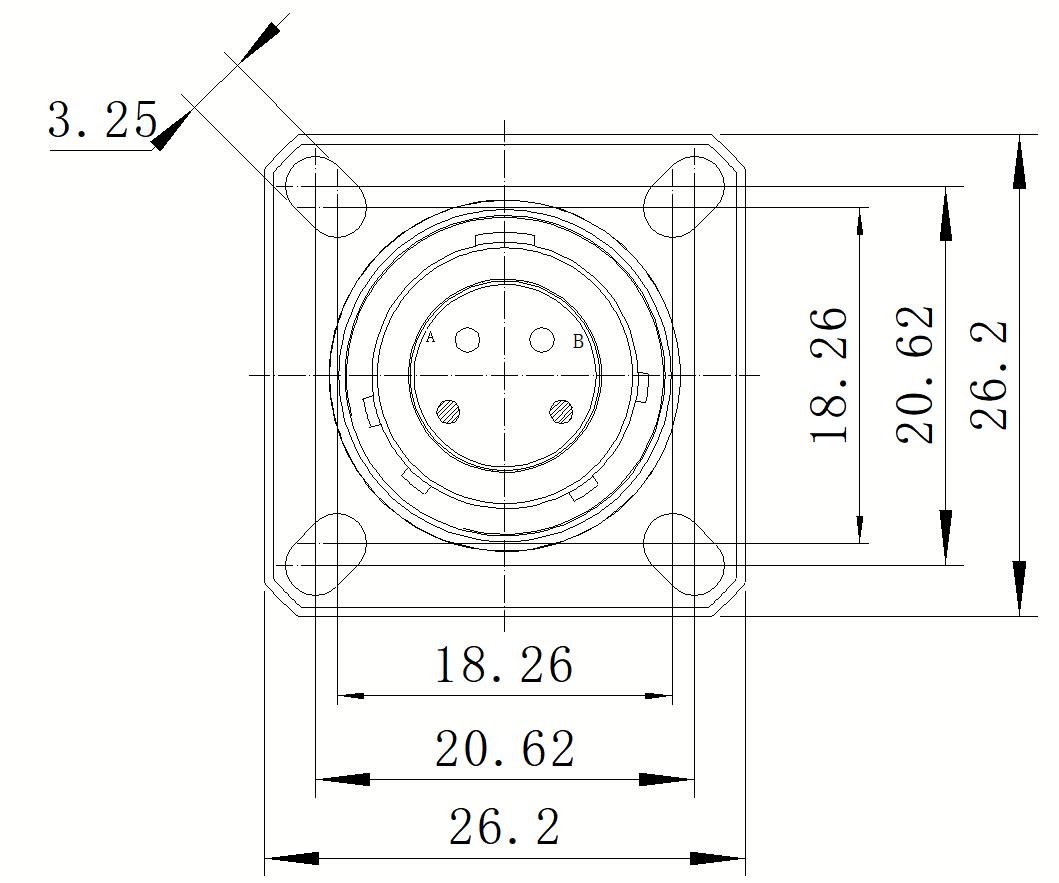

①插座外形图
②安装尺寸

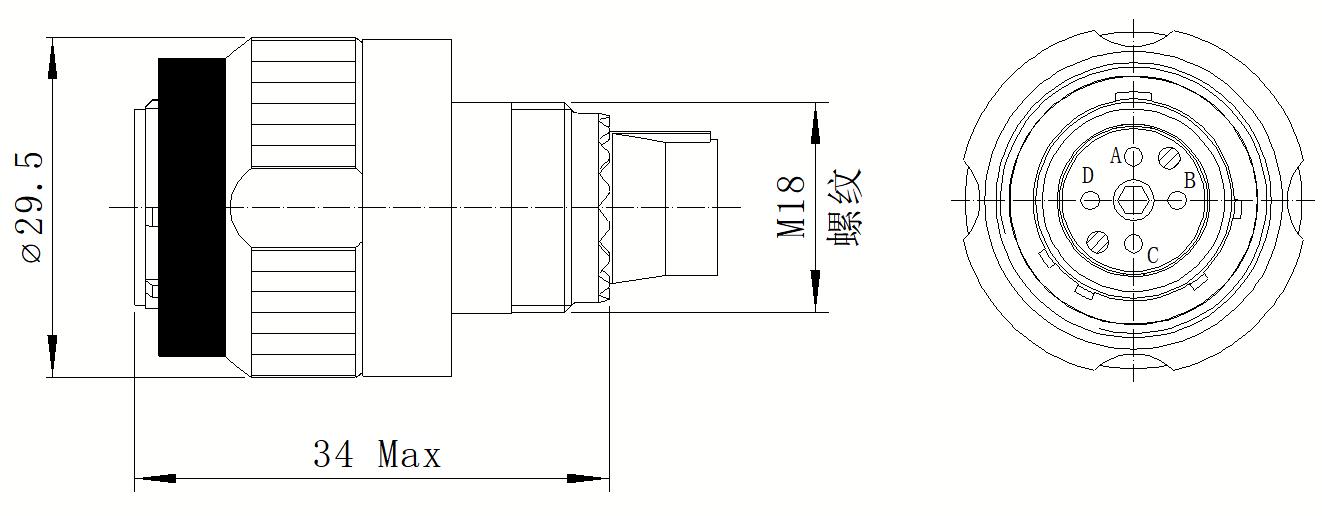

（4）FS801-13P04ACN 四芯插头外形图
（5）FS801-13J04ACN 四芯插座

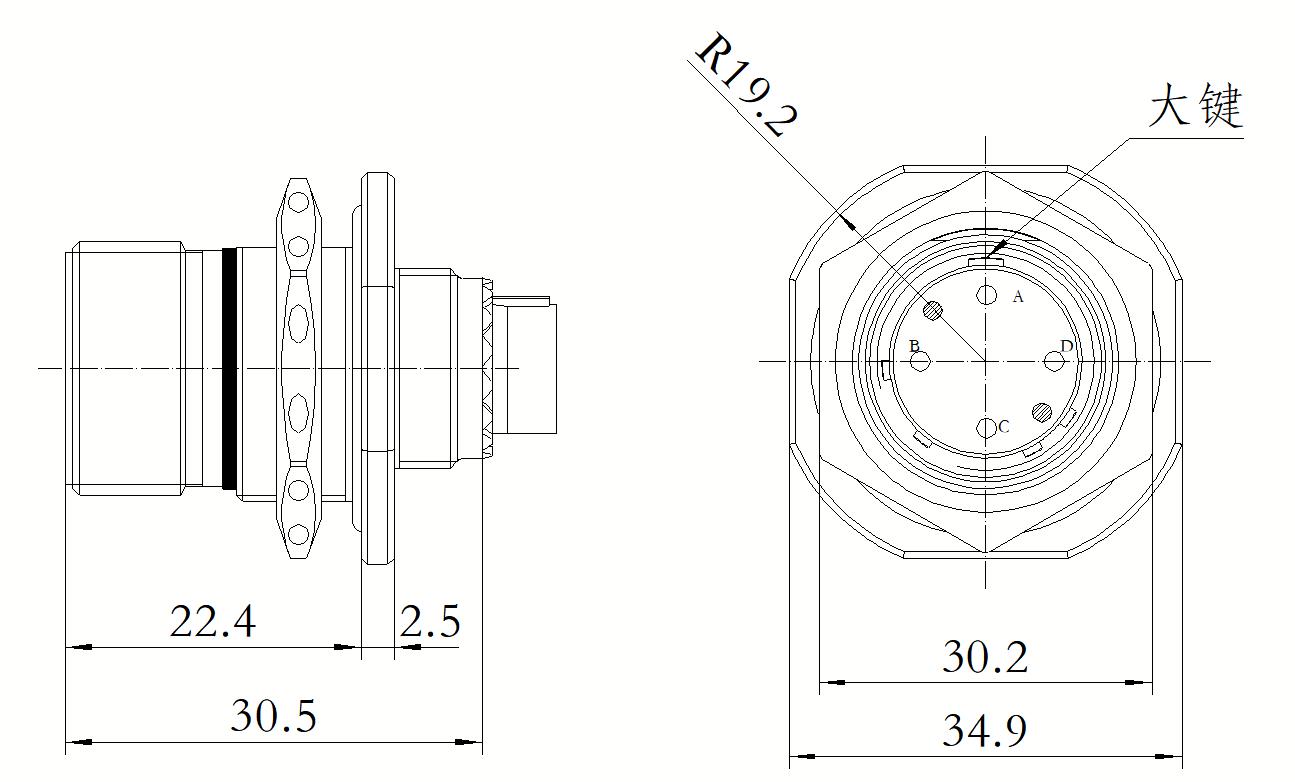

①插座外形尺寸

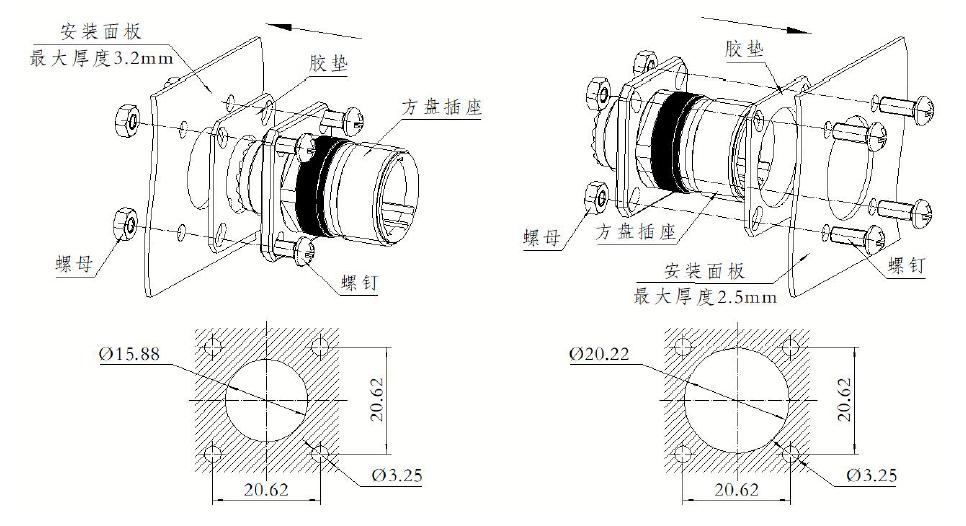

②插座安装尺寸
（6）FS801-13R04ACN 四芯插座（方盘安装型）

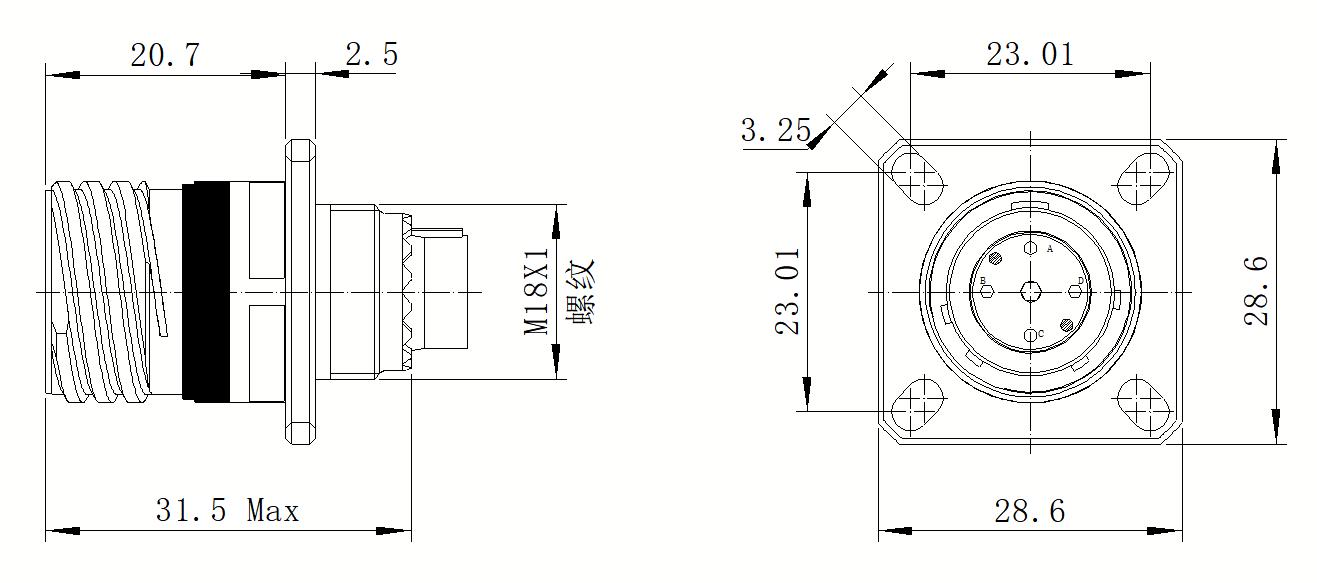

①插座外形图

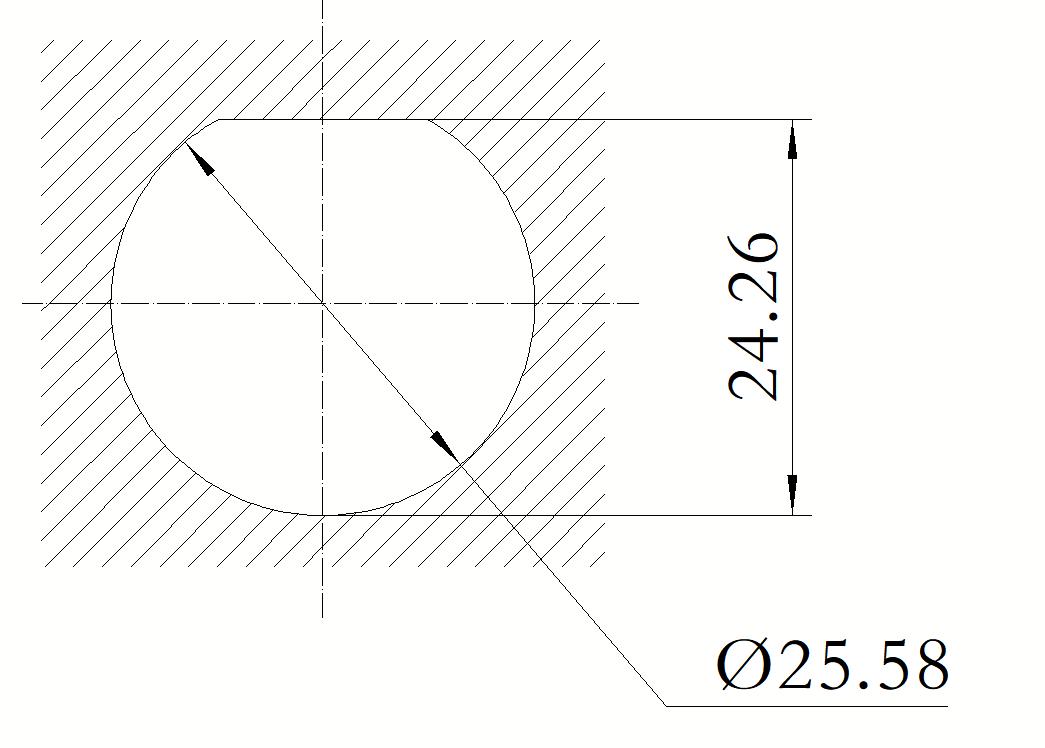

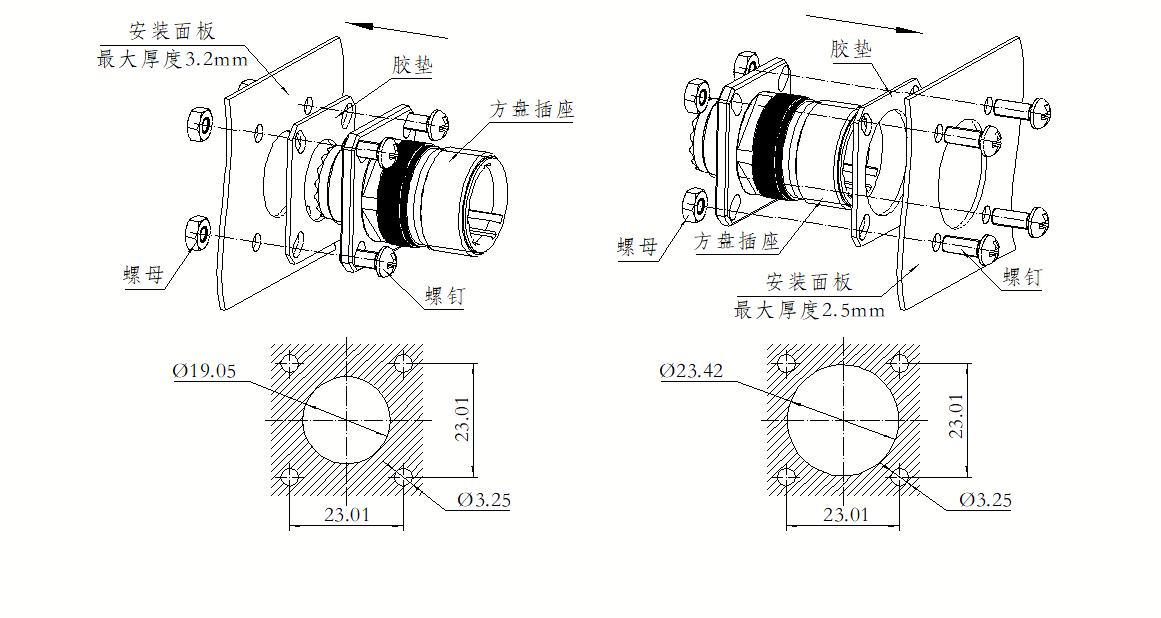

②安装尺寸
3、产品性能参数
| 项目 | 参数 |
|---|---|
| 插入损耗 | ≤0.6dB |
| 振动 | 频率10～2000Hz，加速度147m/s² |
| 冲击 | 峰值加速度980m/s² |
| 机械耐久性 | ≥500次 |
| 盐雾 | 200h |
| 工作温度 | -45℃～+85℃ |
4、产品特点
- 军用级品质：采用铝合金镀镉军绿色材质，符合军标要求，具备优异的耐腐蚀性和环境适应性
- 多芯设计：提供两芯（11#壳体）和四芯（13#壳体）两种规格，满足不同光纤密度需求
- 多种安装方式：插头型、螺母紧固型、方盘安装型三种安装方式，适应不同安装场景
- 低插入损耗：插入损耗≤0.6dB，确保光信号高质量传输
- 高可靠性：机械耐久性≥500次，抗振动、抗冲击性能优异
- 宽温工作：工作温度范围-45℃～+85℃，适应极端环境
- 耐盐雾腐蚀：通过200小时盐雾测试，适用于海洋等高腐蚀环境
- N键位定位：采用N键位设计，确保插拔准确性
5、应用场景
- 军用通信系统
- 航空航天光电互连
- 舰船及海洋装备
- 工业自动化控制
- 恶劣环境光纤通信
- 野外光缆抢修与部署
关于北亿纤通 | F-tone Networks
| 企业信息 | |
|---|---|
| 公司名称 | 北亿纤通 | F-toneNetworks |
| 地区 | 中国四川天府新区 |
| 服务区域 | 全球 |
| 企业电话 | 028-85255257 |
| 企业传真 | 028-85977702 |
| 企业手机 | 19081343401 |
| 官方网站 | https://www.f-tone.com |
| 人事部 | hr@f-tone.com |
| 市场部 | sales@f-tone.com |
| 技术支持 | support@f-tone.com |
本产品为光纤连接器产品线，详细信息，请联系我们的销售人员，谢谢！
