产品概述
F-tone Networks FTAT-xx24-xxxx 系列光收发模块是高速通信网络的理想解决方案。这些收发模块支持高达 3.1Gbps 的数据速率，完全符合 Small Form Factor Multi-Sourcing Agreement (MSA) 定义的 2X5 标准封装。
该系列模块采用 FP/DFB 激光二极管发射器，支持 9/125μm 单模光纤（SMF）传输距离高达 80km，适用于电信、数据通信、数字视频和光纤通道等多种应用场景。
产品特性
- FP/DFB 激光二极管发射器
- 最高支持 80km 传输距离（9/125μm SMF）
- 3.3V 电源供电
- LC 双工光纤接口
- CML 差分输入/输出 + LVTTL 信号检测
- 符合 IEC 825 Class 1 激光国际安全标准
- 工作温度范围：标准级 0°C ~ +70°C / 工业级 -40°C ~ +85°C
绝对最大额定值
| 参数 | 符号 | 最小值 | 最大值 | 单位 | 说明 |
|---|---|---|---|---|---|
| 存储温度 | TST | -40 | +85 | ℃ | |
| 相对湿度 | RH | – | 95 | % | |
| 供电电压 | VCC | -0.3 | +3.6 | V |
推荐工作环境与电气特性
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 说明 |
|---|---|---|---|---|---|---|
| 供电电压 | VCC | +3.1 | +3.3 | +3.5 | V | |
| 供电电流 | Icc | – | – | 260 | mA | |
| 工作壳温（标准级） | TOP | 0 | – | +70 | ℃ | 注释1 |
| 工作壳温（工业级） | TOP | -40 | – | +85 | ℃ | 注释2 |
| 数据速率 | B | 100 | 2488 | 3100 | Mbps | |
| 焊接温度 | – | – | – | 350 | ℃ | 注释3 |
| 焊接时间 | – | – | – | 10 | Sec | 注释3 |
注释1：标准级。注释2：工业级。注释3：不推荐波峰焊。
FTAT-1324-02xx 光特性参数
(环境温度 Ta=+25±5°C, VCC = 3.3±0.2V)
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 说明 |
|---|---|---|---|---|---|---|
| 发射器 (Transmitter) | ||||||
| 数据速率 | B | 100 | 2488 | 3100 | Mbps | |
| 输出中心波长 | λc | 1260 | 1310 | 1360 | nm | |
| 输出光谱宽度（RMS） | λ | – | – | 4 | nm | |
| 平均光输出功率 | Po | -10 | – | -3 | dBm | 1,2 |
| 消光比 | ER | 8 | – | – | dB | 1,2 |
| 接收器 (Receiver) | ||||||
| 接收灵敏度 | Pmin | – | – | -18 | dBm | 1,2 |
| 接收过载功率 | Pmax | -3 | – | – | dBm | 1,2 |
| 工作中心波长 | λc | 1260 | – | 1620 | nm | |
| SD Deassert | PD | – | – | -35 | dBm | 1,2 |
| SD Assert | PA | – | – | -18 | dBm | 1,2 |
| SD迟滞 | SDHYS | 0.5 | – | – | dB | |
注释1：光功率注入 9/125μm SMF。注释2：PRBS 2²³-1 测试码型 @ 2488Mbps。
FTAT-1324-20xx 光特性参数
(环境温度 Ta=+25±5°C, VCC = 3.3±0.2V)
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 说明 |
|---|---|---|---|---|---|---|
| 发射器 (Transmitter) | ||||||
| 数据速率 | B | 100 | 2488 | 3100 | Mbps | |
| 输出中心波长 | λc | 1260 | 1310 | 1360 | nm | |
| 输出光谱宽度（RMS） | λ | – | – | 4 | nm | |
| 平均光输出功率 | Po | -5 | – | 0 | dBm | 1,2 |
| 消光比 | ER | 8 | – | – | dB | 1,2 |
| 接收器 (Receiver) | ||||||
| 接收灵敏度 | Pmin | – | – | -18 | dBm | 1,2 |
| 接收过载功率 | Pmax | -3 | – | – | dBm | 1,2 |
| 工作中心波长 | λc | 1260 | – | 1620 | nm | |
| SD Deassert | PD | – | – | -35 | dBm | 1,2 |
| SD Assert | PA | – | – | -18 | dBm | 1,2 |
| SD迟滞 | SDHYS | 0.5 | – | – | dB | |
注释1：光功率注入 9/125μm SMF。注释2：PRBS 2²³-1 测试码型 @ 2488Mbps。
FTAT-1324-40xx 光特性参数
(环境温度 Ta=+25±5°C, VCC = 3.3±0.2V)
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 说明 |
|---|---|---|---|---|---|---|
| 发射器 (Transmitter) | ||||||
| 数据速率 | B | 100 | 2488 | 3100 | Mbps | |
| 输出中心波长 | λc | 1260 | 1310 | 1360 | nm | |
| 输出光谱宽度（-20dB） | λ | – | – | 1 | nm | |
| 平均光输出功率 | Po | -3 | – | +2 | dBm | 1,2 |
| 消光比 | ER | 8 | – | – | dB | 1,2 |
| 接收器 (Receiver) | ||||||
| 接收灵敏度 | Pmin | – | – | -20 | dBm | 1,2 |
| 接收过载功率 | Pmax | -3 | – | – | dBm | 1,2 |
| 工作中心波长 | λc | 1260 | – | 1620 | nm | |
| SD Deassert | PD | – | – | -35 | dBm | 1,2 |
| SD Assert | PA | – | – | -20 | dBm | 1,2 |
| SD迟滞 | SDHYS | 0.5 | – | – | dB | |
注释1：光功率注入 9/125μm SMF。注释2：PRBS 2²³-1 测试码型 @ 2488Mbps。
FTAT-1524-20xx 光特性参数
(环境温度 Ta=+25±5°C, VCC = 3.3±0.2V)
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 说明 |
|---|---|---|---|---|---|---|
| 发射器 (Transmitter) | ||||||
| 数据速率 | B | 100 | 2488 | 3100 | Mbps | |
| 输出中心波长 | λc | 1480 | 1550 | 1580 | nm | |
| 输出光谱宽度（-20dB） | λ | – | – | 1 | nm | |
| 平均光输出功率 | Po | -5 | – | 0 | dBm | 1,2 |
| 消光比 | ER | 8 | – | – | dB | 1,2 |
| 接收器 (Receiver) | ||||||
| 接收灵敏度 | Pmin | – | – | -18 | dBm | 1,2 |
| 接收过载功率 | Pmax | -3 | – | – | dBm | 1,2 |
| 工作中心波长 | λc | 1260 | – | 1620 | nm | |
| SD Deassert | PD | – | – | -35 | dBm | 1,2 |
| SD Assert | PA | – | – | -18 | dBm | 1,2 |
| SD迟滞 | SDHYS | 0.5 | – | – | dB | |
注释1：光功率注入 9/125μm SMF。注释2：PRBS 2²³-1 测试码型 @ 2488Mbps。
FTAT-1524-40xx 光特性参数
(环境温度 Ta=+25±5°C, VCC = 3.3±0.2V)
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 说明 |
|---|---|---|---|---|---|---|
| 发射器 (Transmitter) | ||||||
| 数据速率 | B | 100 | 2488 | 3100 | Mbps | |
| 输出中心波长 | λc | 1480 | 1550 | 1580 | nm | |
| 输出光谱宽度（-20dB） | λ | – | – | 1 | nm | |
| 平均光输出功率 | Po | -3 | – | +2 | dBm | 1,2 |
| 消光比 | ER | 8 | – | – | dB | 1,2 |
| 接收器 (Receiver) | ||||||
| 接收灵敏度 | Pmin | – | – | -20 | dBm | 1,2 |
| 接收过载功率 | Pmax | -3 | – | – | dBm | 1,2 |
| 工作中心波长 | λc | 1260 | – | 1620 | nm | |
| SD Deassert | PD | – | – | -35 | dBm | 1,2 |
| SD Assert | PA | – | – | -20 | dBm | 1,2 |
| SD迟滞 | SDHYS | 0.5 | – | – | dB | |
注释1：光功率注入 9/125μm SMF。注释2：PRBS 2²³-1 测试码型 @ 2488Mbps。
FTAT-1524-80xx 光特性参数
(环境温度 Ta=+25±5°C, VCC = 3.3±0.2V)
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 说明 |
|---|---|---|---|---|---|---|
| 发射器 (Transmitter) | ||||||
| 数据速率 | B | 100 | 2488 | 3100 | Mbps | |
| 输出中心波长 | λc | 1480 | 1550 | 1580 | nm | |
| 输出光谱宽度（-20dB） | λ | – | – | 1 | nm | |
| 平均光输出功率 | Po | 0 | – | +5 | dBm | 1,2 |
| 消光比 | ER | 8 | – | – | dB | 1,2 |
| 接收器 (Receiver) | ||||||
| 接收灵敏度 | Pmin | – | – | -26 | dBm | 1,2 |
| 接收过载功率 | Pmax | -3 | – | – | dBm | 1,2 |
| 工作中心波长 | λc | 1260 | – | 1620 | nm | |
| SD Deassert | PD | – | – | -35 | dBm | 1,2 |
| SD Assert | PA | – | – | -26 | dBm | 1,2 |
| SD迟滞 | SDHYS | 0.5 | – | – | dB | |
注释1：光功率注入 9/125μm SMF。注释2：PRBS 2²³-1 测试码型 @ 2488Mbps。
电气特性参数
(环境温度 Ta=+25±5°C, VCC = 3.3±0.2V)
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 说明 |
|---|---|---|---|---|---|---|
| 供电电压 | VCC | +3.1 | +3.3 | +3.5 | V | |
| 供电电流 | Icc | – | – | 260 | mA | |
| 发射器 | ||||||
| 差分输入电压 | Vin | 200 | – | 1000 | mV P-P | |
| 输入差分阻抗 | Zin | 90 | 100 | 110 | Ω | |
| 接收器 | ||||||
| 差分输出电压 | VOUT | 100 | – | 1000 | mV P-P | |
| 输出差分阻抗 | Zout | 90 | 100 | 110 | Ω | |
| SD输出电压（低） | VOL | 0 | – | 0.8 | V | 1 |
| SD输出电压（高） | VOH | VCC | – | 2 | V | 1 |
注释1：LVTTL 信号检测
引脚定义
| 引脚编号 | 引脚名称 | 说明 | 注释 |
|---|---|---|---|
| 1 | VEER | 接收器地 (Receiver Ground) | |
| 2 | VCCR | 接收器电源 (Receiver Power Supply) | |
| 3 | SD | 信号检测 LVTTL 输出 | 1 |
| 4 | RD- | 反向接收数据输出 | |
| 5 | RD+ | 接收数据输出 | |
| 6 | VCCT | 发射器电源 (Transmitter Power Supply) | |
| 7 | VEET | 发射器地 (Transmitter Ground) | |
| 8 | TXDIS | 发射器禁用 | 2 |
| 9 | TD+ | 发射数据输入 | |
| 10 | TD- | 反向发射数据输入 |
注释1：LVTTL — 正常光输入电平至接收器产生逻辑”0或1″输出，上拉10kΩ电阻。注释2：TXDIS 输入用于关闭发射器光输出，逻辑”0″时发射器开启。

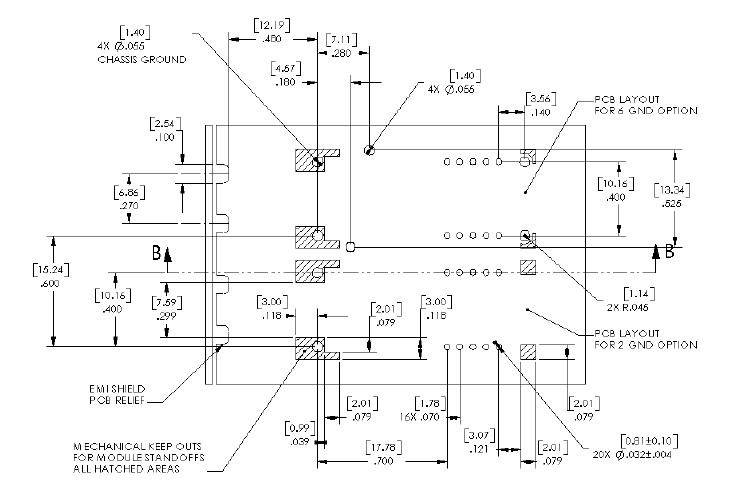

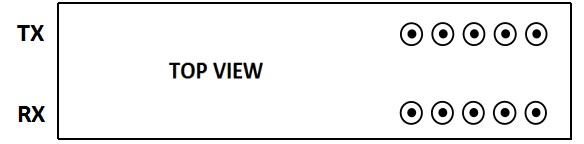

推荐PCB布局焊盘图案

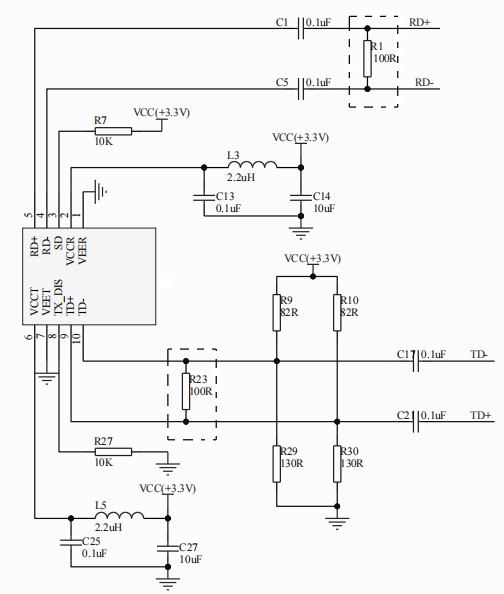

推荐电路原理图

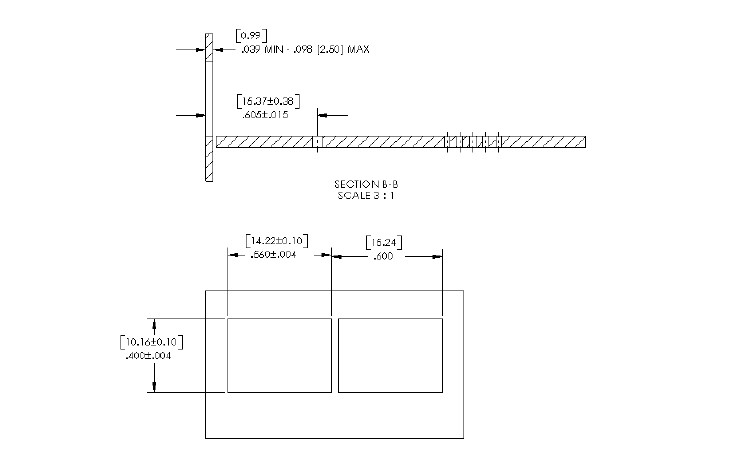

模块外形尺寸图
订购信息
| 产品型号 | 产品描述 |
|---|---|
| FTAT-1324-02 | 2X5 SFF 光收发模块, 1310nm, 2.5Gbps, 2km, 0°C~+70°C |
| FTAT-1324-02I | 2X5 SFF 光收发模块, 1310nm, 2.5Gbps, 2km, -40°C~+85°C |
| FTAT-1324-20 | 2X5 SFF 光收发模块, 1310nm, 2.5Gbps, 20km, 0°C~+70°C |
| FTAT-1324-20I | 2X5 SFF 光收发模块, 1310nm, 2.5Gbps, 20km, -40°C~+85°C |
| FTAT-1324-40 | 2X5 SFF 光收发模块, 1310nm, 2.5Gbps, 40km, 0°C~+70°C |
| FTAT-1324-40I | 2X5 SFF 光收发模块, 1310nm, 2.5Gbps, 40km, -40°C~+85°C |
| FTAT-1524-20 | 2X5 SFF 光收发模块, 1550nm, 2.5Gbps, 20km, 0°C~+70°C |
| FTAT-1524-20I | 2X5 SFF 光收发模块, 1550nm, 2.5Gbps, 20km, -40°C~+85°C |
| FTAT-1524-40 | 2X5 SFF 光收发模块, 1550nm, 2.5Gbps, 40km, 0°C~+70°C |
| FTAT-1524-40I | 2X5 SFF 光收发模块, 1550nm, 2.5Gbps, 40km, -40°C~+85°C |
| FTAT-1524-80 | 2X5 SFF 光收发模块, 1550nm, 2.5Gbps, 80km, 0°C~+70°C |
| FTAT-1524-80I | 2X5 SFF 光收发模块, 1550nm, 2.5Gbps, 80km, -40°C~+85°C |
本产品为【2.5G 2X5 SFF 光收发模块】产品线，详细信息，请联系我们的销售人员，谢谢！
