产品描述
FTQ2-HG-LX4是一款100Gb/s QSFP28 LX4光收发模块，支持MMF/SMF双模传输。该模块将4路25Gb/s电信号转换为4路CWDM光信号，复用后通过单根光纤实现100Gb/s光传输。接收端则进行反向解复用和光电转换。4个CWDM通道的中心波长分别为1271nm、1291nm、1311nm和1331nm，符合ITU-T G.694.2 CWDM波长网格定义。
产品采用热插拔QSFP28外形尺寸，配备双工LC光接口和38pin电接口，符合QSFP28多源协议（MSA）标准。设计满足最严苛的外部工作条件，包括温度、湿度和EMI干扰。
产品特性
- 四通道全双工收发模块
- 每通道传输速率高达26Gbit/s
- OM3多模光纤传输距离可达100m
- 单模光纤传输距离可达2km
- 低功耗 <4W
- 工作温度范围0℃～+70℃
- 3.3V电源电压
- 符合RoHS标准
- 热插拔QSFP28封装
- LC连接器接口
- 内置数字诊断功能（DDM）
应用场景
- 100G以太网
- 专有高速互连
- 数据中心
- 100G LX4 FEC应用
产品性能指标
绝对最大额定值
| 参数 | 符号 | 最小值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|
| 贮存温度 | TS | -40 | 85 | ℃ |
推荐工作条件及电源要求
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 工作壳温 | TOP | 0 | – | 70 | ℃ | |
| 电源电压 | VCC | 3.135 | 3.3 | 3.465 | V | |
| 相对湿度（非冷凝） | RH | 0 | – | 85 | % | |
| 损坏阈值（每通道） | THd | – | – | 4.5 | dBm | |
| 每通道数据速率 | – | – | 25.78125 | – | Gb/s | |
| 控制输入高电平 | – | 2 | – | VCC | V | |
| 控制输入低电平 | – | 0 | – | 0.8 | V | |
| 链路距离（OM3 MMF） | D_MMF | – | – | 100 | m | |
| 链路距离（SMF） | D_SMF | – | – | 2 | km |
电气特性
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 功耗 | – | – | – | 4 | W | |
| 供电电流 | ICC | – | – | 1.22 | A | |
| 收发器上电初始化时间 | – | – | – | 2000 | ms | |
| 单端输入电压容限 | – | -0.3 | – | 4.0 | V | 参考信号共模 |
| 交流共模输入电压容限 | – | – | – | 15 | mV RMS | |
| 差分输入电压摆幅阈值（LOSA） | – | – | – | 50 | mVpp | |
| 差分输入电压摆幅 | Vin,pp | 190 | – | 700 | mVpp | |
| 差分输入阻抗 | Zin | 90 | 100 | 110 | Ω |
发射器特性（每通道）
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 平均发射光功率（MMF） | PAVG,MMF | -4 | – | 4.5 | dBm | |
| 平均发射光功率（SMF） | PAVG,SMF | -4.3 | – | 4.5 | dBm | |
| 外消光比 | ER | 3.5 | – | – | dB | |
| 光调制幅度（OMA）（MMF） | POMA,MMF | -4 | – | 4.5 | dBm | |
| 光调制幅度（OMA）（SMF） | POMA,SMF | -4.3 | – | 4.5 | dBm | |
| 发送器色散代价（TDP） | TDP | – | – | 2.3 | dB | |
| RMS谱宽 | σλ | – | – | 0.65 | nm | |
| 边模抑制比（SMSR） | SMSR | 30 | – | – | dB | |
| CWDM中心波长 | λc | – | 1271/1291/1311/1331 | – | nm | |
| 发射器反射 | RT | – | – | -12 | dB | |
| 平均发射光功率关闭状态 | Poff | -30 | – | – | dBm |
接收器特性（每通道）
| 参数 | 符号 | 最小值 | 典型值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|---|
| 接收过载功率（平均） | – | – | – | 4.5 | dBm | |
| 总平均接收功率（SMF） | – | – | – | 8.3 | dBm | |
| 总平均接收功率（MMF） | – | – | – | 9.5 | dBm | |
| 平均接收功率（SMF） | – | -11.5 | – | 4.5 | dBm | |
| 平均接收功率（MMF） | – | -8 | – | 3.5 | dBm | |
| 接收器反射 | RR | – | – | -26 | dB | |
| 接收灵敏度（OMA）（SMF） | SEN,SMF | -11.5 | – | – | dBm | BER=5×10⁻⁵ |
| 接收灵敏度（OMA）（MMF） | SEN,MMF | -8 | – | – | dBm | BER=5×10⁻⁵ |
| 任意两通道接收功率差 | Prx,diff | – | – | 7.5 | dB | |
| LOS告警阈值 | LOSA | – | – | -28 | dBm | |
| LOS解除阈值 | LOSD | – | – | -15 | dBm | |
| LOS迟滞 | LOSH | – | – | 0.5 | dB | |
| 接收器3dB上限截止频率 | FC | – | 12.3 | – | GHz | |
| 相对强度噪声（RIN） | RIN | – | – | -128 | dB/Hz | 12dB反射 |
数字诊断功能
| 参数 | 符号 | 最小值 | 最大值 | 单位 | 备注 |
|---|---|---|---|---|---|
| 温度监测绝对误差 | DMI_Temp | -3 | +3 | ℃ | 超出工作温度范围 |
| 电源电压监测绝对误差 | DMI_VCC | -0.1 | +0.1 | V | 全工作范围 |
| 通道RX功率监测绝对误差 | DMI_RX_Ch | -3 | +3 | dB | |
| 通道偏置电流监测绝对误差 | DMI_Ibias_Ch | -10% | +10% | mA | |
| 通道TX功率监测绝对误差 | DMI_TX_Ch | -3 | +3 | dB |
接口定义
引脚定义（38pin QSFP28）

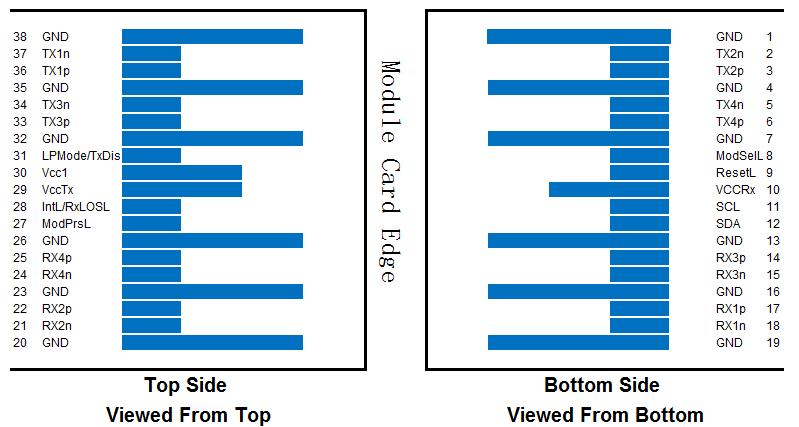

图1 引脚视图（左：顶视图，右：底视图）
| 引脚 | 符号 | 说明 | 备注 |
|---|---|---|---|
| 1,4,7,13,16,19,20,23,26,32,35,38 | GND | 地（信号和电源公共端） | |
| 2 | Tx2n | 发射2反相数据输入 | |
| 3 | Tx2p | 发射2同相数据输入 | |
| 5 | Tx4n | 发射4反相数据输入 | |
| 6 | Tx4p | 发射4同相数据输入 | |
| 8 | ModSelL | 模块选择 | |
| 9 | ResetL | 模块复位 | |
| 10 | VccRx | +3.3V电源（接收端） | |
| 11 | SCL | 2线串行接口时钟 | |
| 12 | SDA | 2线串行接口数据 | |
| 14 | Rx3p | 接收3同相数据输出 | |
| 15 | Rx3n | 接收3反相数据输出 | |
| 17 | Rx1p | 接收1同相数据输出 | |
| 18 | Rx1n | 接收1反相数据输出 | |
| 21 | Rx2n | 接收2反相数据输出 | |
| 22 | Rx2p | 接收2同相数据输出 | |
| 24 | Rx4n | 接收4反相数据输出 | |
| 25 | Rx4p | 接收4同相数据输出 | |
| 27 | ModPrsL | 模块在位检测 | |
| 28 | IntL | 中断 | |
| 29 | VccTx | +3.3V电源（发射端） | |
| 30 | Vcc1 | +3.3V电源 | |
| 31 | LPMode | 低功耗模式 | |
| 33 | Tx3p | 发射3同相数据输入 | |
| 34 | Tx3n | 发射3反相数据输入 | |
| 36 | Tx1p | 发射1同相数据输入 | |
| 37 | Tx1n | 发射1反相数据输入 |
系统框图

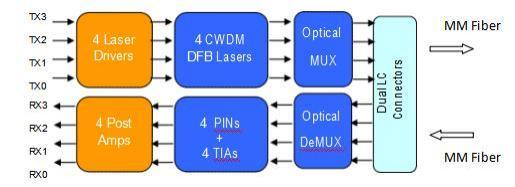

多模光纤（MMF）应用框图
图2 多模光纤应用收发器框图

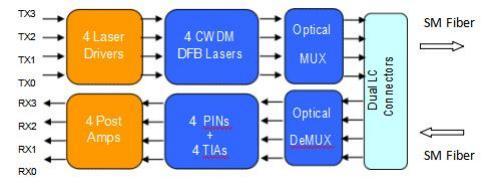

单模光纤（SMF）应用框图
图3 单模光纤应用收发器框图

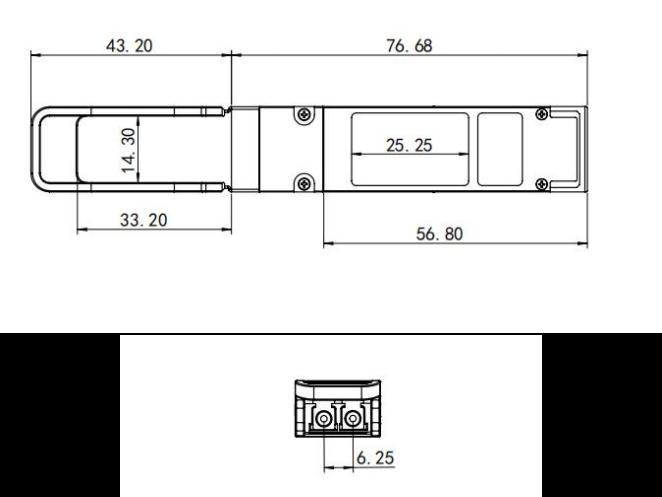

机械尺寸
图4 机械外形尺寸图（单位：mm）

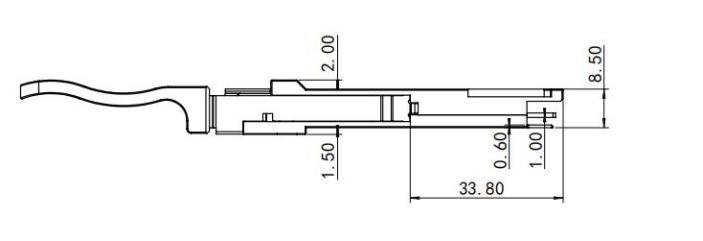

LC连接器
安全信息
ESD防护
本收发器高速数据引脚ESD阈值为1kV，其他电输入引脚为2kV，按MIL-STD-883 Method 3015.4 / JESD22-A114-A (HBM)测试。模块采用ESD防护包装发货，需在ESD防护环境中操作。
激光安全
本产品为EN 60825-1:2014标准下的1类激光产品，符合21 CFR 1040.10和1040.11。注意：使用本规范以外的控制或调整方式可能导致有害辐射暴露。
订购信息
| 产品型号 | 产品描述 |
|---|---|
| FTQ2-HG-LX4 | QSFP28, 100Gb/s, LX4, 0℃～+70℃ |
本产品为100G QSFP28 LX4光收发模块产品线，详细信息，请联系我们的销售人员，谢谢！
