FTCS-131X-10DIWN 是一款高性能10.3Gbps SFP+光收发器模块，采用1310nm DFB激光器和PIN光电二极管，支持最远10km单模光纤传输。该模块符合SFP+ MSA和SFF-8472标准，配备Duplex LC接口，支持实时数字诊断监控（DDM），工作温度范围覆盖商业级（0~+70°C）、扩展级（-20~+80°C）和工业级（-40~+85°C）三档。产品版本：V3.06。
产品特性
支持最高10.7Gbps速率
热插拔SFP+封装
1310nm DFB激光器 + PIN光电二极管，SMF传输最远10km
符合SFP+ MSA和SFF-8472标准，Duplex LC接口
兼容RoHS
单+3.3V电源供电
实时数字诊断监控（DDM）
工作温度：标准级0~+70°C / 工业级-40~+85°C
产品描述
SFP+光收发器是一款高性能、高性价比的光模块，支持10Gbps数据速率和10km单模光纤传输距离。模块由三部分组成：DFB激光器发射器、集成跨阻前置放大器（TIA）的PIN光电二极管和MCU控制单元。所有模块均满足Class I激光安全要求，兼容SFP多源协议和SFF-8472数字诊断功能。
应用场景
10Gbps光通信系统
10GBASE-LR（10.3125Gbps）
10GBASE-LW（9.953Gbps）
LTE系统
其他光链路
功能框图
模块内部功能框图包含LD Driver、DFB Laser、PIN+TIA、Post Amp、I2C Controller、EEPROM、ADC/DAC等功能单元。
SFP+收发器功能框图 绝对最大额定值
参数 (Parameter)
符号
最小值
最大值
单位
电源电压 (Supply Voltage)
Vcc
-0.5
4.5
V
存储温度 (Storage Temp)
Ts
-40
+85
°C
工作湿度 (Operating Humidity)
–
5
85
%
推荐工作条件
参数
条件
最小值
典型值
最大值
单位
工作温度 Tc
标准级 (Standard)
0
–
+70
°C
扩展级 (Extended)
-20
–
+80
°C
工业级 (Industrial)
-40
–
+85
°C
电源电压 Vcc
–
3.135
3.30
3.465
V
电源电流 Icc
–
–
–
350
mA
数据速率
–
1.0
–
10.7
Gbps
光学和电气特性
发射器参数
参数 (Parameter)
符号
最小值
典型值
最大值
单位
备注
中心波长 (Centre Wavelength)
λc
1270
1310
1350
nm
–
光谱宽度(-20dB)
Δλ
–
–
1
nm
–
边模抑制比 (SMSR)
SMSR
30
–
–
dB
–
平均输出功率
Pout
-6.5
–
-0.5
dBm
1
消光比 (Extinction Ratio)
ER
3.5
–
–
dB
–
数据输入摆幅
VIN
180
–
850
mV
2
输入差分阻抗
ZIN
90
100
110
Ω
–
TX Disable (Disable)
–
2.0
–
Vcc
V
–
TX Disable (Enable)
–
0
–
0.8
V
–
TX Fault (Fault)
–
2.0
–
Vcc
V
–
TX Fault (Normal)
–
0
–
0.8
V
–
接收器参数
参数 (Parameter)
符号
最小值
典型值
最大值
单位
备注
中心波长
λc
1260
–
1600
nm
–
接收灵敏度
–
–
–
-14.4
dBm
3
接收过载
–
–
–
0.5
dBm
3
LOS De-Assert
LOSD
–
–
-15.5
dBm
–
LOS Assert
LOSA
–
–
-30
dBm
–
LOS Hysteresis
–
–
–
0.5
dB
–
数据输出摆幅
Vout
300
–
900
mV
4
LOS (High)
–
2.0
–
Vcc
V
–
LOS (Low)
–
0
–
0.8
V
–
备注： 1. 光功率耦合进SMF测量；2. PECL输入，内部AC耦合端接；3. PRBS 2³¹-1测试码型 @10312Mbps, BER≤1×10⁻¹²；4. 内部AC耦合。
时序参数
参数
符号
最小值
典型值
最大值
单位
TX Disable Negate Time
t_on
–
–
1
ms
TX Disable Assert Time
t_off
–
–
10
µs
初始化时间（含Tx Fault复位）
t_init
–
–
300
ms
TX Fault Assert Time
t_fault
–
–
100
µs
TX Disable To Reset
t_reset
–
–
10
µs
LOS Assert Time
t_loss_on
–
–
100
µs
LOS De-assert Time
t_loss_off
–
–
100
µs
Serial ID Clock Rate
f_serial_clock
100
–
400
KHz
数字诊断参数
参数
范围
单位
精度
校准方式
温度 (Temperature)
0~+70 / -20~+80 / -40~+85
°C
±3°C
内部
电压 (Voltage)
3.0~3.6
V
±3%
内部
偏置电流 (Bias Current)
0~100
mA
±10%
内部
发射功率 (TX Power)
-6.5~-0.5
dBm
±3dB
内部
接收功率 (RX Power)
-14.4~-1
dBm
±3dB
内部
数字诊断存储映射
收发器通过2线串行接口（SCL, SDA）提供串行ID存储内容和诊断信息。诊断信息包括内部校准和外部校准，涵盖接收光功率监控、发射光功率监控、偏置电流监控、电源电压监控和温度监控。

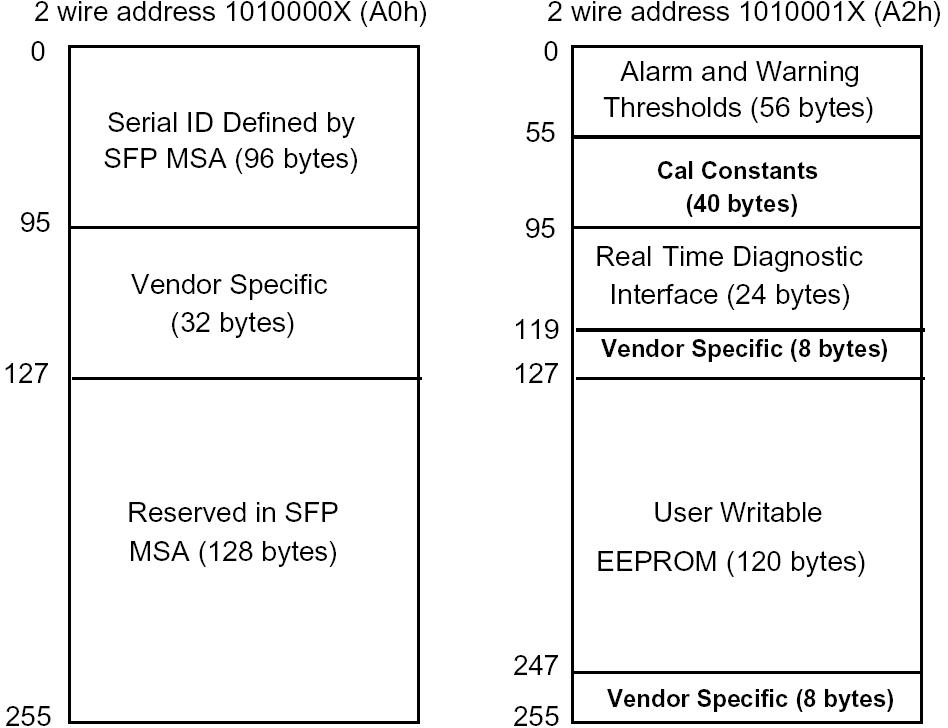

数字诊断存储映射 (Digital Diagnostic Memory Map) 引脚定义
引脚
信号名称
描述
插拔顺序
备注

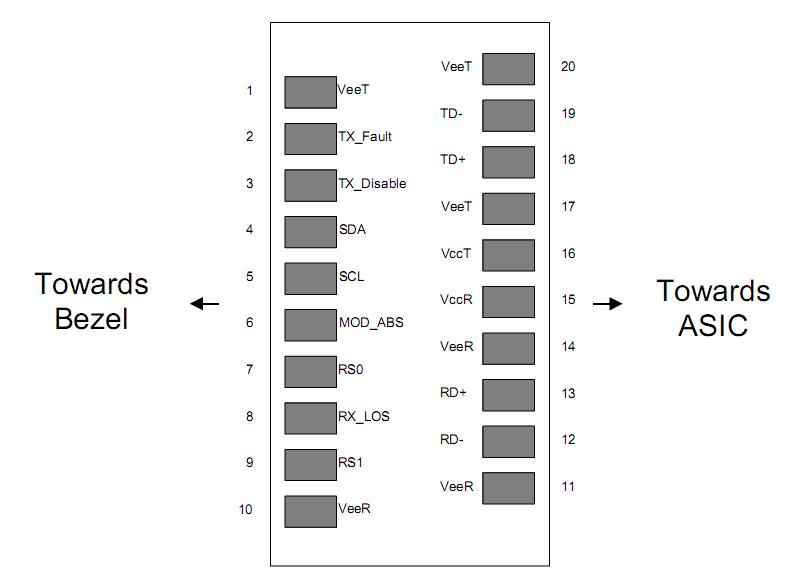

1 VEET 发射器地 1 – 2 TX_FAULT 发射器故障指示 3 Note 1 3 TX_DISABLE 发射器禁用 3 Note 2 4 SDA 串行数据信号 3 – 5 SCL 串行时钟信号 3 – 6 MOD_ABS 模块缺失（模块内接地） 3 – 7 RS0 未连接 3 – 8 LOS 信号丢失 3 Note 3 9 RS1 未连接 3 – 10 VEER 接收器地 1 – 11 VEER 接收器地 1 – 12 RD- 反相接收数据输出 3 Note 4 13 RD+ 接收数据输出 3 Note 4 14 VEER 接收器地 1 – 15 VCCR 接收器电源 2 – 16 VCCT 发射器电源 2 – 17 VEET 发射器地 1 – 18 TD+ 发送数据输入 3 Note 5 19 TD- 反相发送数据输入 3 Note 5 20 VEET 发射器地 1 –
推荐接口电路

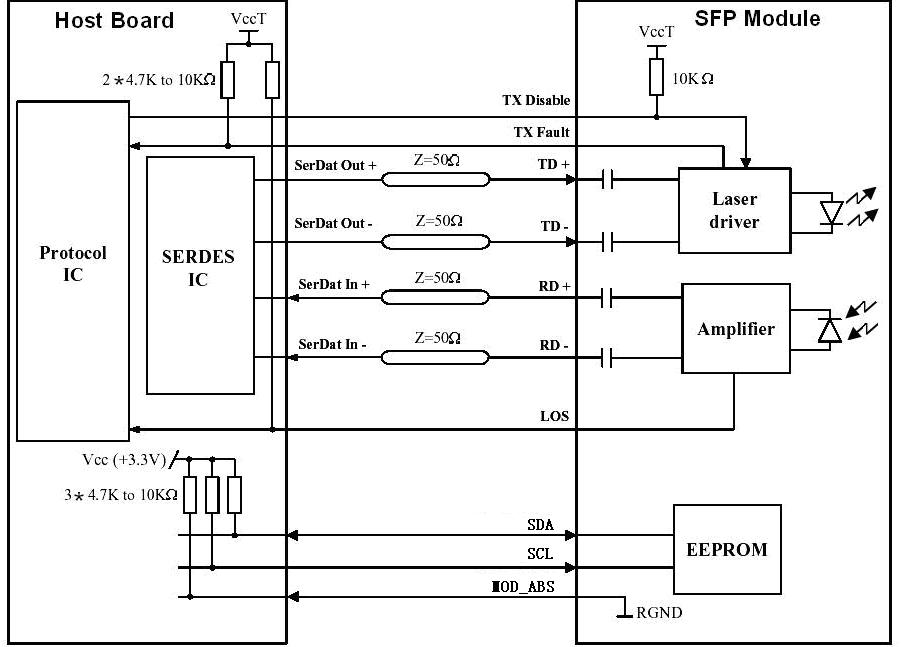

推荐接口电路 (Recommended Interface Circuit) 机械尺寸
SFP+模块机械尺寸图 (Mechanical Dimensions) 订购信息
料号 (Part Number)
产品描述 (Product Description)
FTCS-131X-10DIWN SFP Transceiver, 1310nm, 10Gbps, LC, 10km, -40°C~+85°C, with DDM
产品声明
本产品为 10G SFP+ 光收发器 产品线，详细信息，请联系我们的销售人员，谢谢！
