产品概述
FT-551x系列塑料光纤(POF)接收器是一款集成光电传感器、跨阻放大器(TIA)和限幅放大器的一体化器件，
输出TTL OC（开集电极）电平信号。内部传感区域非常适合塑料光纤传输应用。
本产品适用于工业控制、数据通信、医疗设备、安防系统等多种应用场景，具有集成度高、成本低、抗电磁干扰等优点。
产品规格
| 参数 | 规格 |
|---|---|
| 产品型号 | FT-551x Series |
| 产品名称 | POF Receiver（塑料光纤接收器） |
| 版本 | V3.06 |
| 制造商 | 北亿纤通科技有限公司 (F-tone Networks) |
| 传输介质 | 塑料光纤(POF) |
| 传输速率 | 0~2Mb/s (DC~2 MBd) |
| 输出类型 | TTL OC输出 |
| 工作电压 | 4.5V~5.5V |
| 工作温度 | -40℃~+85℃ |
| 存储温度 | -40℃~+85℃ |
| 湿度范围 | 5%~90% |
| 封装形式 | 直插式封装 |
绝对最大额定值
| 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度 | To | -40 | — | +85 | ℃ |
| 存储温度 | Ts | -40 | — | +85 | ℃ |
| 湿度 | RH | 5 | — | 90 | % |
| 焊接温度 | Tsld | — | — | 260 | ℃ |
| 焊接时间 | — | — | — | 10 | S |
| 输出电平 | Vo | -0.5 | — | 18 | V |
| 最大输入平均光功率 | Pin(max) | — | — | 0 | dBm |
| 最大工作电流 | Icc(max) | — | — | 20 | mA |
光学与电气参数
| 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 光功率范围(输出0) | P RL | — | -20 | — | -6 | dBm |
| 光功率范围(输出1) | P RH | — | — | — | -43 | dBm |
| 输出高电平 | VOH | PULL UP 1 KOHM | 4.45 | 4.99 | — | V |
| 输出低电平 | VOL | — | — | 0.2 | 0.4 | V |
| 接收波长 | λc | — | 500 | — | 860 | nm |
| 工作电流 | ICC | — | — | 3.5 | 6.5 | mA |
| 传输速率 | BR | PULL UP 1 KOHM | DC | — | 2 | MBd |
| 上升沿时间 | Tr | 20%~80%, CL=10pF | — | 80 | 150 | ns |
| 下降沿时间 | Tf | 20%~80%, CL=10pF | — | 20 | — | ns |
注：测试条件 CL=10pF, 输入光=-15dBm
订购信息
| 型号 | 速率(MBd) | 波长(nm) | 接口 | 工作温度 |
|---|---|---|---|---|
| FT-551 | DC~2 | 500~860 | 无需连接器 | -40℃~85℃ |
| FT-551V | DC~2 | 500~860 | 无需连接器 | -40℃~85℃ |
引脚定义
| 引脚序号 | 功能 |
|---|---|
| 1 | Vcc – 电源正极 |
| 2 | GND – 电源地/负极 |
| 3 | OUT – 信号输出 |
产品特性
- 双极性芯片设计，OC输出
- TTL电平兼容
- 传输速率0~2Mb/s
- 无需连接器设计
- 集成光电传感器、TIA和限幅放大器
- 宽接收波长范围：500~860nm
- 宽工作温度范围：-40℃~+85℃
- 低功耗设计
应用领域
- 工业控制系统
- 数据通信设备
- 医疗设备
- 安防系统
- 汽车电子
- 消费电子产品
包装信息
包装数量：每盒最少90个

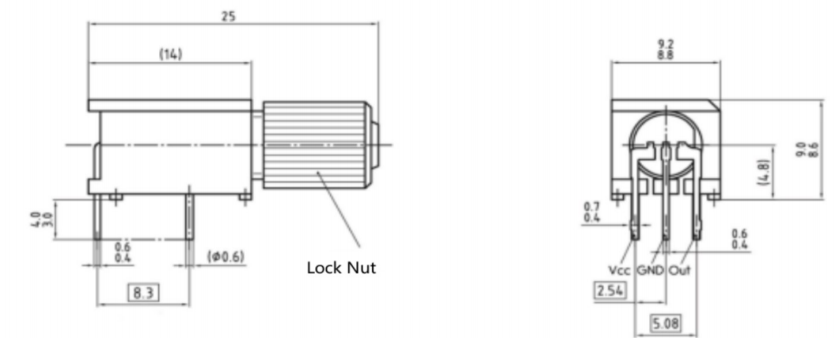

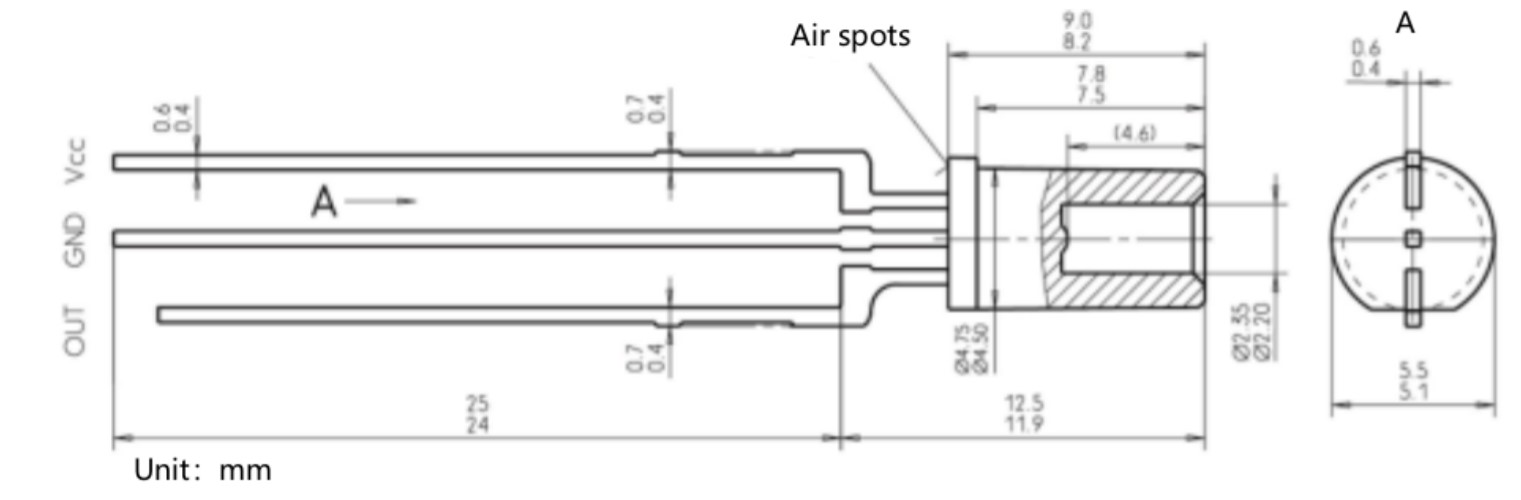

技术图纸
联系我们
公司名：北亿纤通 | F-toneNetworks
地区：中国四川天府新区
服务区域：全球
联系方式：
- 企业电话：028-85255257
- 企业传真：028-85977702
- 企业手机：19081343401
- Site：https://www.f-tone.com
- 人事部：hr@f-tone.com
- 市场部：sales@f-tone.com
- 技术支持：support@f-tone.com
重要声明
本产品为【塑料光纤(POF)接收器】产品线，详细信息，请联系我们的销售人员，谢谢！
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be
specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract.
In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice.
The publication of information in this data sheet does not imply freedom from patent or other protective rights
of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
