产品概述
FT-756x系列塑料光纤(POF)发射器专为单芯塑料光纤数据传输而设计，内孔可适配外径为2.2mm的塑料光纤电缆。
本产品采用直插式LED封装，无需额外连接器，简化了系统设计和安装过程。
本产品适用于工业控制、数据通信、医疗设备、安防系统等多种应用场景，具有传输速率高、成本低、抗电磁干扰等优点。
产品规格
| 参数 | 规格 |
|---|---|
| 产品型号 | FT-756x Series |
| 产品名称 | POF Transmitters（塑料光纤发射器） |
| 版本 | V3.06 |
| 制造商 | 北亿纤通科技有限公司 (F-tone Networks) |
| 传输介质 | 单芯塑料光纤(POF) |
| 光纤外径 | 2.2mm |
| 传输速率 | 0~2Mb/s (DC~2 MBd) |
| 中心波长 | 660nm |
| 连接器 | 无需连接器 |
| 工作温度 | -40℃~+85℃ |
| 存储温度 | -40℃~+85℃ |
| 湿度范围 | 5%~90% |
| 封装形式 | 直插式LED封装 |
绝对最大额定值
| 参数名称 | 符号 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|
| 工作温度 | To | -40 | — | +85 | ℃ |
| 存储温度 | Ts | -40 | — | +85 | ℃ |
| 湿度 | RH | 5 | — | 90 | % |
| 焊接温度 | Tsld | — | — | 260 | ℃ |
| 焊接时间 | — | — | — | 10 | S |
| 反向电压 | Vr | — | — | 3 | V |
| 正向电流 | If | — | — | 50 | mA |
光学特性
| 参数 | 符号 | 条件 | 最小值 | 典型值 | 最大值 | 单位 |
|---|---|---|---|---|---|---|
| 传输速率 | BR | — | DC | — | 2 | MBd |
| 结电压 | Vf | If=10mA | — | 1.95 | — | V |
| 中心波长 | λc | — | — | 660 | — | nm |
| 输出光功率 | PO | If=10mA | -9 | — | — | dBm |
| 平均发射光功率 | PO | — | 0 | — | 5 | dBm |
| 上升沿时间(20%~80%) | Tr | — | 8.2 | — | 100 | ns |
| 下降沿时间(20%~80%) | Tf | — | — | — | 100 | ns |
订购信息
| 型号 | 速率(MBd) | 波长(nm) | 接口 | 工作温度 |
|---|---|---|---|---|
| FT-756 | DC~2 | 660 | 无需连接器 | -40℃~85℃ |
| FT-756V | DC~2 | 660 | 无需连接器 | -40℃~85℃ |
产品特性
- 适用于2.2mm塑料光纤电缆
- 传输速率0~2Mb/s
- 无需连接器设计
- 中心波长660nm
- 上升/下降时间低至8.2ns
- 宽工作温度范围：-40℃~+85℃
- 直插式LED封装
- 可靠性高、成本低廉
应用领域
- 工业控制系统
- 数据通信设备
- 医疗设备
- 安防系统
- 汽车电子
- 消费电子产品
包装信息
包装数量：每盒最少90个

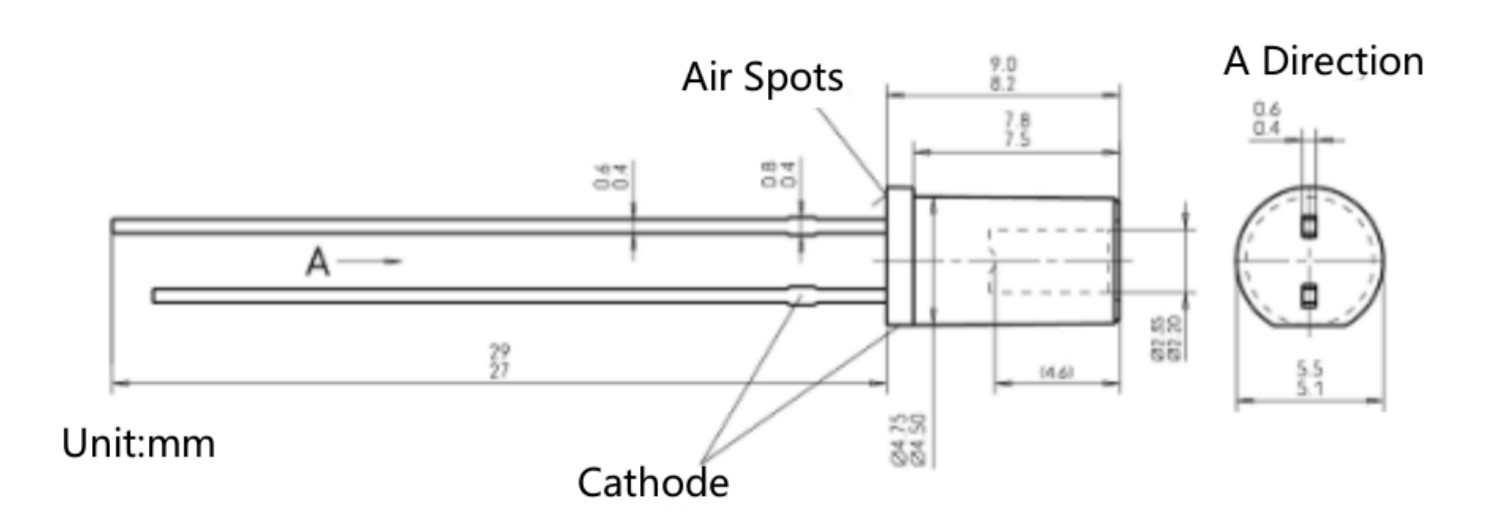

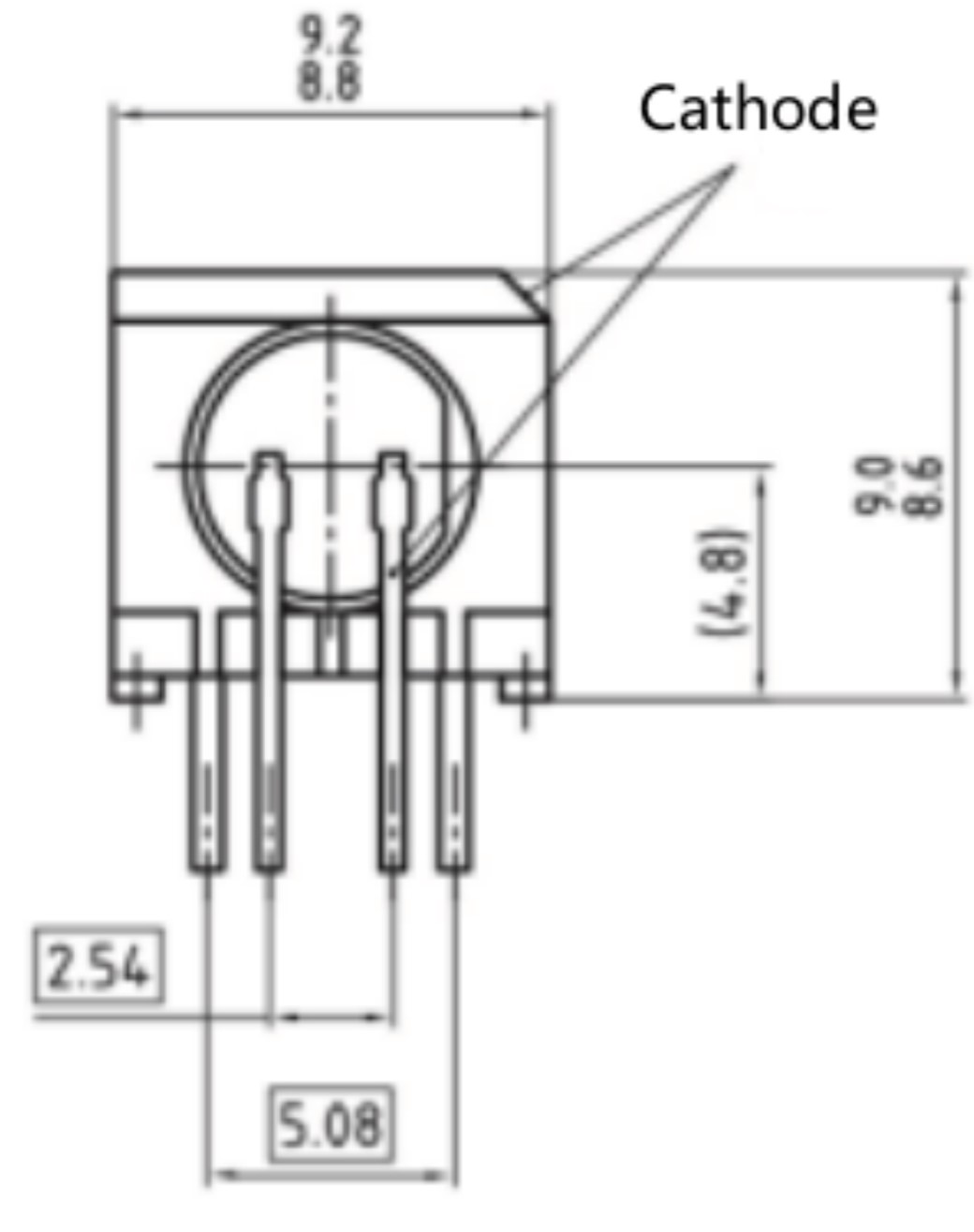

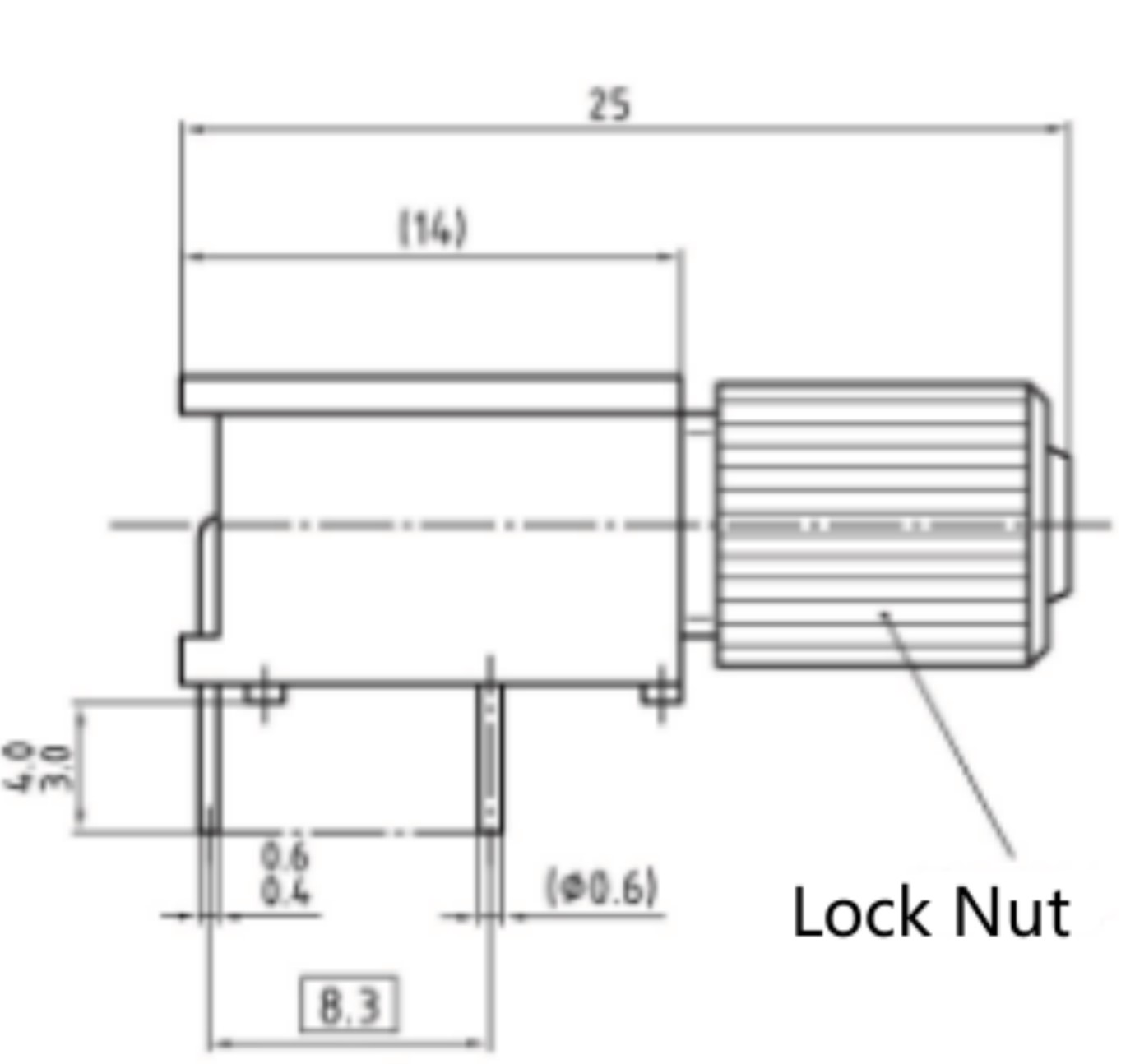

技术图纸
