产品概述
FT-S69-1H029-D0S03 是一款 QSFP-DD 1X1 CAGE 连接器外壳，专为 QSFP-DD（Quad Small Form-factor Pluggable Double Density）光模块设计。该产品提供精密的机械保护、EMI 电磁屏蔽和散热管理，适用于高速数据中心、交换机和路由器等网络设备。
主要特性：
- QSFP-DD 标准 1X1 单端口 Cage 设计
- 精密冲压件，高尺寸精度
- 优异的 EMI 电磁屏蔽性能
- 优化的散热结构设计
- 压入式（Press-fit）PCB 安装方式
- 适用于 QSFP-DD 56G/100G/200G/400G 光模块
产品图纸

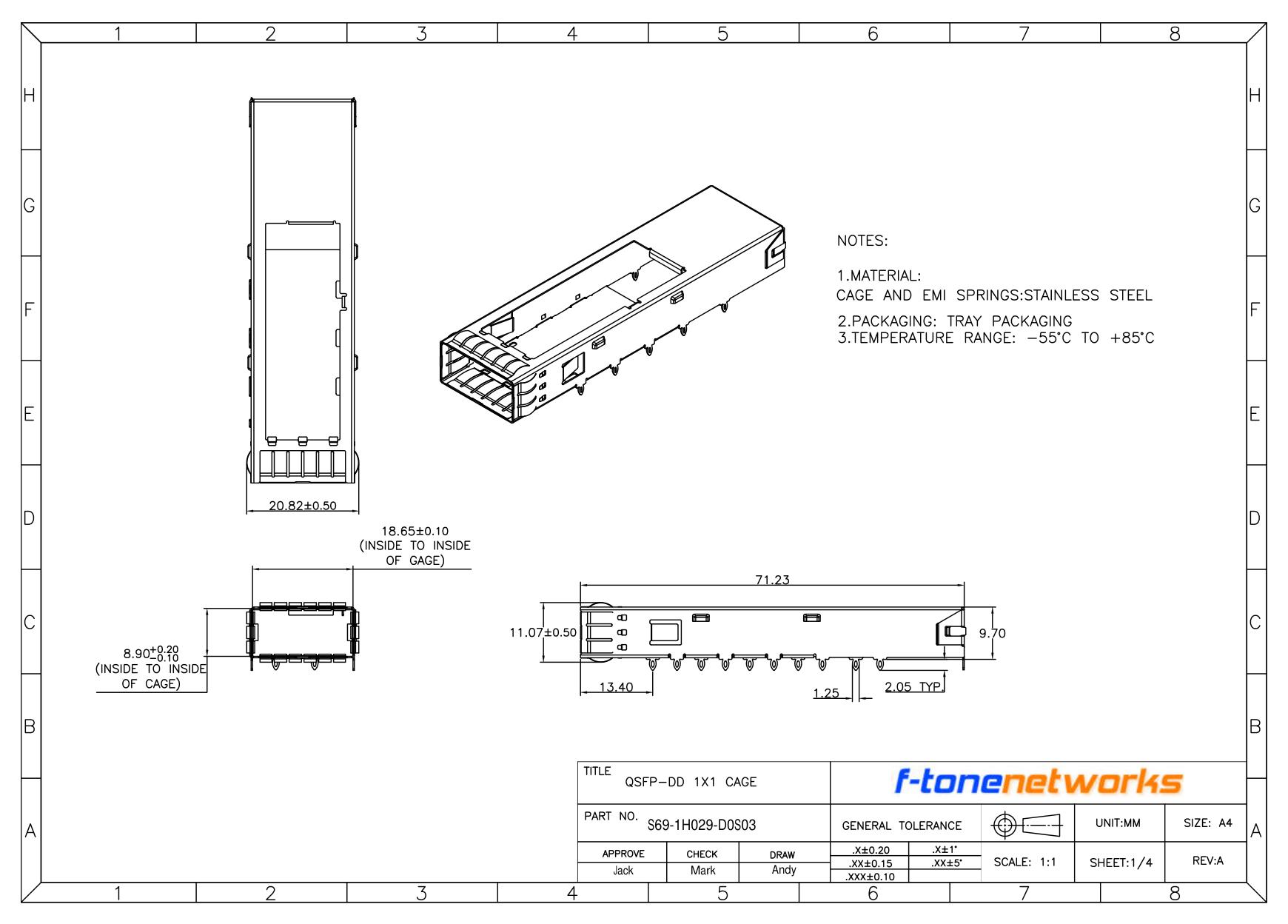

第1页 – 整体外观图

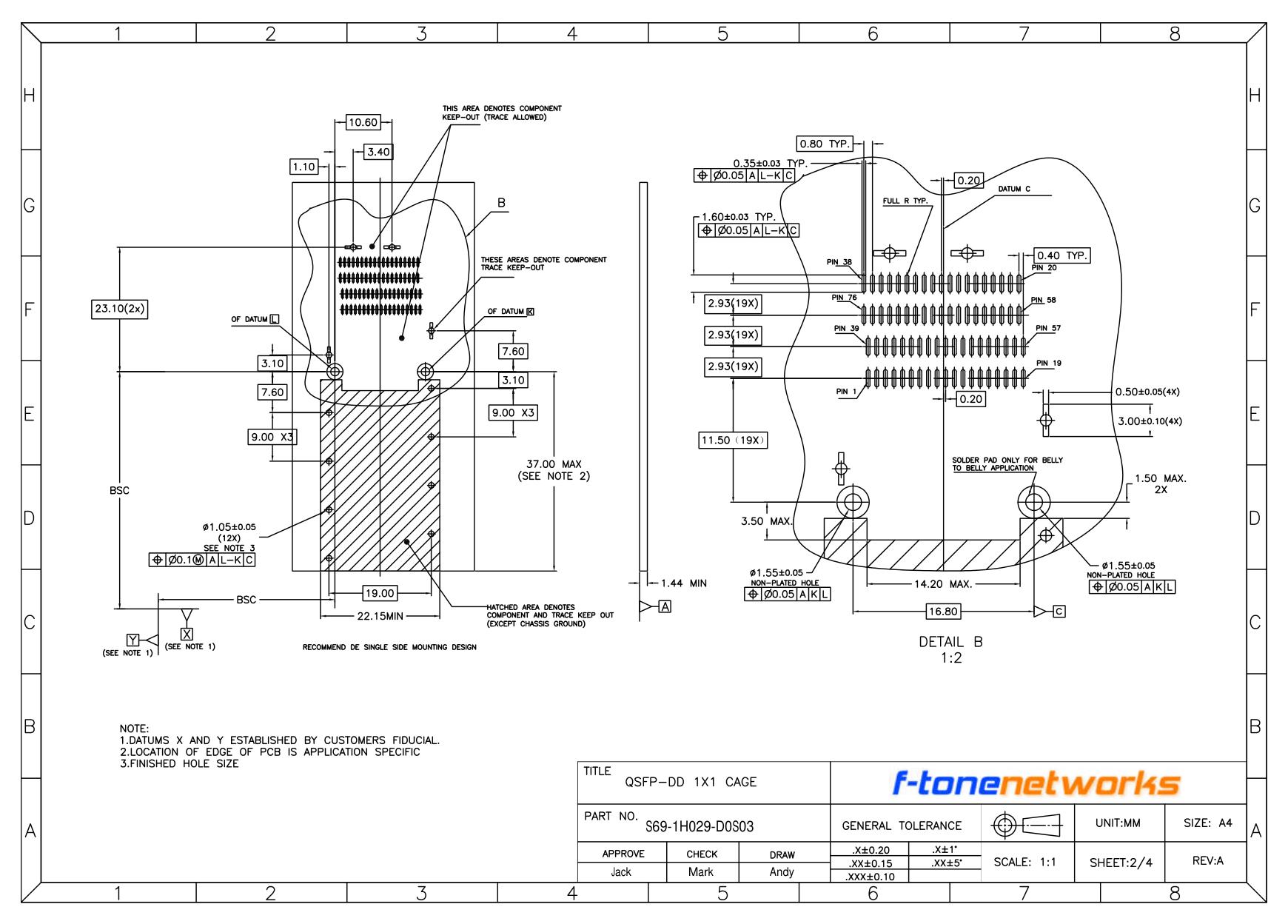

第2页 – 侧面视图

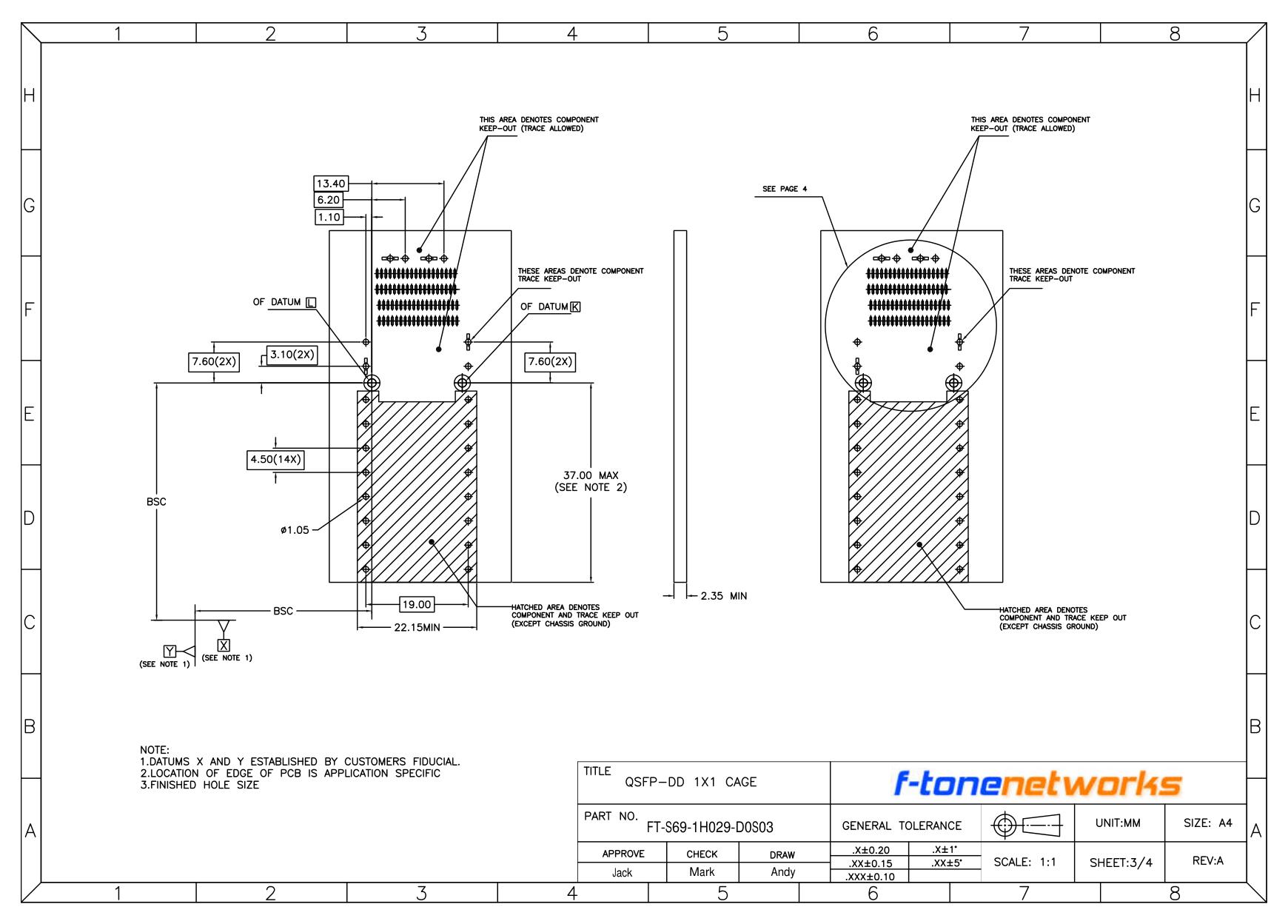

第3页 – 正面视图

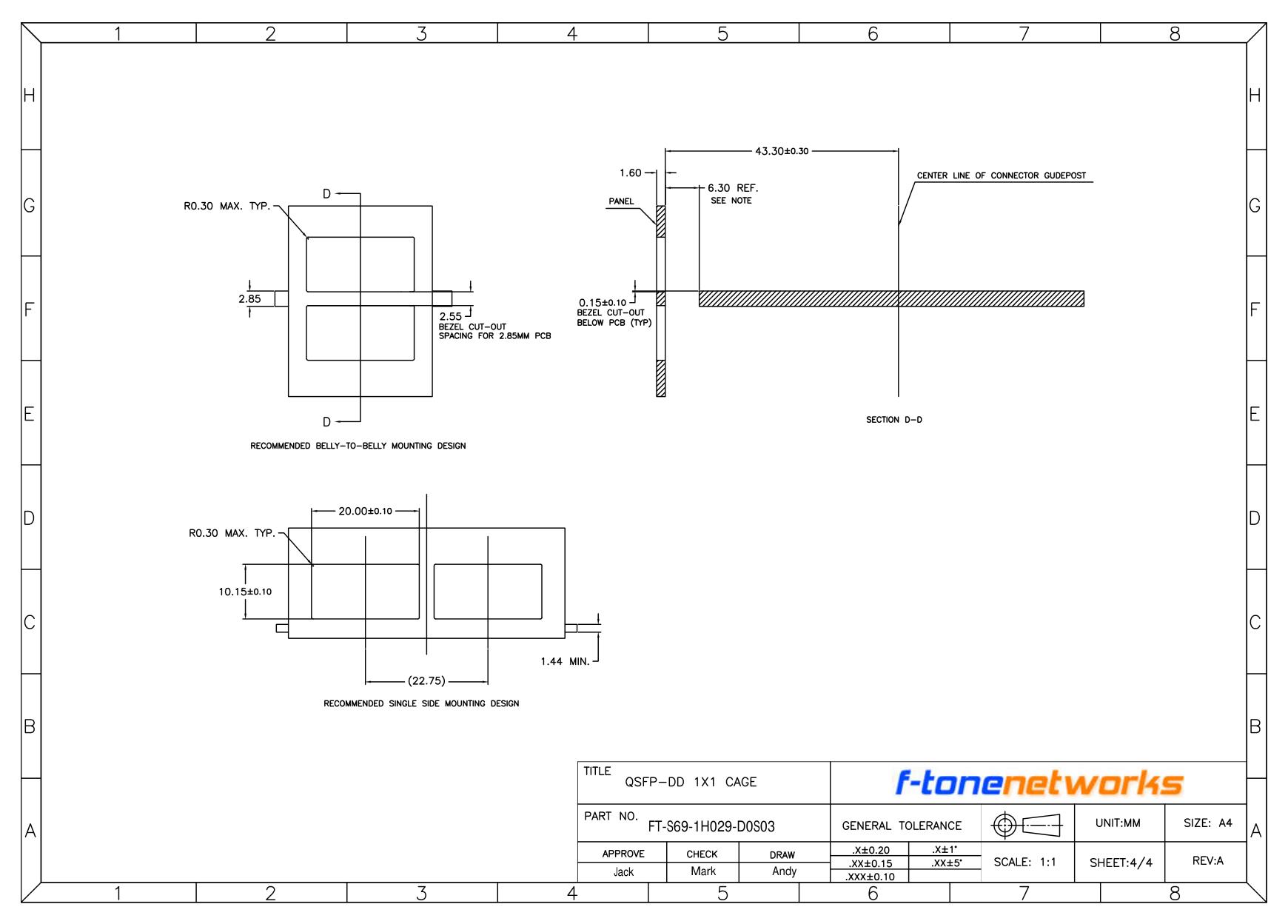

第4页 – 总装图与尺寸标注
技术规格
| 参数 | 规格 |
|---|---|
| 产品型号 | FT-S69-1H029-D0S03 |
| 产品类型 | QSFP-DD 1X1 CAGE |
| 适用模块 | QSFP-DD 56G/100G/200G/400G |
| 端口数量 | 1×1（单端口） |
| 安装方式 | 压入式（Press-fit） |
| 制造精度 | ±0.10mm（最高） |
| 材料 | 精密冲压金属件 |
| 制图比例 | 1:1 |
| 单位 | mm |
| 图幅 | A4 |
| 版本 | Rev.A |
一般公差
| 小数位数 | 公差 |
|---|---|
| .X | ±0.20 |
| XX | ±1° |
| .XX | ±0.15 |
| .XXX | ±0.10 |
制图标准：
- 比例：1:1
- 单位：mm（毫米）
- 图幅：A4
- 版本：Rev.A
应用场景
- 数据中心交换机和路由器
- 高速网络通信设备
- 服务器集群互连
- 存储区域网络（SAN）
- 400G/800G 光模块承载
产品优势
- 高精度制造：采用精密冲压工艺，确保关键尺寸公差控制在 ±0.10mm 以内
- EMI 屏蔽：全金属屏蔽外壳设计，有效抑制电磁干扰，保障高速信号完整性
- 散热优化：Cage 结构设计有利于气流通过，提高光模块散热效率
- 可靠安装：压入式安装确保与 PCB 板的牢固连接，抗振动性能优异
- 兼容性：完全兼容 QSFP-DD MSA 标准，适配主流光模块厂商产品
本产品为 QSFP-DD Cage 产品线，详细信息，请联系我们的销售人员，谢谢！
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they becomes applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice. The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
