FTPC217× 光敏晶体管输出型光耦合器
FTPC217× 是北亿纤通（F-tone Networks）推出的光敏晶体管输出型光耦合器，采用红外 LED 芯片与光敏晶体管芯片集成封装于 1.27SOP4L 塑料封装中，实现电-光-电信号隔离转换。产品输入/输出端之间绝缘电压 ≥3750Vrms，通过 UL/cUL、VDE、CQC 安规认证，并符合 RoHS 与 REACH 环保要求，广泛应用于数字逻辑传输、电源控制与开关、电路及系统之间的电气绝缘隔离与阻抗变换。
1、产品概述
光敏晶体管输出型光耦合器（Photo-transistor Output Opto-coupler）将红外 LED 芯片与光敏晶体管芯片封装在同一引线框架上，通过光信号实现输入侧与输出侧之间的电隔离。FTPC217× 系列提供多种电流传输比（CTR）分档，型号后缀“×”代表 CTR 代码，可根据应用需求选择 A/B/C/D/L/L1/S 等不同档位。
2、产品特点
- 光敏晶体管输出：Photo-transistor output，响应快，驱动能力强
- 高绝缘电压：输入、输出端之间绝缘电压 VISO ≥ 3750Vrms
- 贴片式封装：1.27SOP4L 小型塑料封装，适合 SMT 自动化生产
- 多认证：通过 UL/cUL（E178703）、VDE（40004708）、CQC（CQC23001413664）安规认证
- 环保合规：符合 RoHS 指令及 REACH 法规最新要求
- 宽工作温度：工作温度范围 -55~110°C，贮存温度 -55~125°C
3、应用领域
- 数字逻辑的传输及变换
- 电源控制及开关
- 电路与电路之间、系统与系统之间的电气绝缘隔离与阻抗变换
- 工业控制、通信设备、消费电子
- 电平转换、噪声抑制、MCU 接口隔离
4、极限参数（Absolute Maximum Ratings）
测试条件：Ta=(25±5)°C，RH=30~75%
| 参数名称 | 符号 | 额定值 | 单位 |
|---|---|---|---|
| 正向电流 Forward Current | IF | 50 | mA |
| 正向脉冲电流（脉宽≤100μs，频率100Hz） | IFP | 1 | A |
| 反向电压 Reverse Voltage | VR | 5 | V |
| 输入端耗散功率 | PD | 100 | mW |
| 输入端节温 | TJ | 125 | °C |
| 集电极-发射极击穿电压 | V(BR)CEO | 80 | V |
| 发射极-集电极击穿电压 | V(BR)ECO | 7 | V |
| 集电极直流电流 | IC | 50 | mA |
| 集电极耗散功率 | PC | 150 | mW |
| 输出端节温 | TJ | 125 | °C |
| 工作温度范围 | TOPR | -55~110 | °C |
| 贮存温度范围 | TSTG | -55~125 | °C |
| 回流焊接温度（10s） | Th | 260 | °C |
| 总耗散功率 | PT | 200 | mW |
| 输入-输出间绝缘电压（AC,60s,RH<60%） | VISO | 3750 | Vrms |
5、光电参数（Opto-Electrical Characteristics）
测试条件：Ta=(25±5)°C，RH=30~75%
| 参数名称 | 符号 | 测试条件 | 最小 | 典型 | 最大 | 单位 |
|---|---|---|---|---|---|---|
| 正向电压 | VF | IF=10mA | — | 1.2 | 1.4 | V |
| 反向电流 | IR | VR=6V | — | — | 10 | μA |
| 输入端子电容 | CIN | V=0V, F=1MHz | — | — | 30 | pF |
| 集电极-发射极击穿电压 | V(BR)CEO | IC=0.1mA | 80 | — | — | V |
| 发射极-集电极击穿电压 | V(BR)ECO | IE=0.1mA | 7 | — | — | V |
| 集电极-发射极漏电流 | ICEO | VCE=20V | — | — | 100 | nA |
| 直流电流传输比 | CTR | 详见表3 | — | — | — | % |
| 饱和压降 | VCE(sat) | IF=20mA, IC=2mA | — | — | 0.4 | V |
| 输入-输出间隔离电容 | CISO | V=0V, F=1MHz | — | 0.8 | — | pF |
| 输入-输出间绝缘电阻 | RISO | V=500V | 1012 | 1014 | — | Ω |
| 输入-输出间绝缘电压 | VISO | Ioff<0.3mA, AC,60s | 3750 | — | — | Vrms |
| 脉冲上升时间 | tr | VCC=10V, RL=100Ω | — | 4 | 18 | μs |
| 脉冲下降时间 | tf | 同上 | — | 7 | 18 | μs |
| 开启时间 | ton | IC=2mA, VCC=5V, IF=16mA, RL=1.9kΩ | — | 5 | — | μs |
| 存储时间 | ts | 同上 | — | 20 | — | μs |
| 关断时间 | toff | 同上 | — | 60 | — | μs |
6、CTR 分档表（Current Transfer Ratio Binning）
测试条件：IF=5mA, VCE=5V
| CTR 代码 | 最小值 (%) | 最大值 (%) |
|---|---|---|
| A | 80 | 160 |
| B | 130 | 260 |
| C | 200 | 400 |
| D | 300 | 600 |
| L | 100 | 300 |
| L1 | 100 | 400 |
| S | 130 | 300 |
7、开关时间测试电路

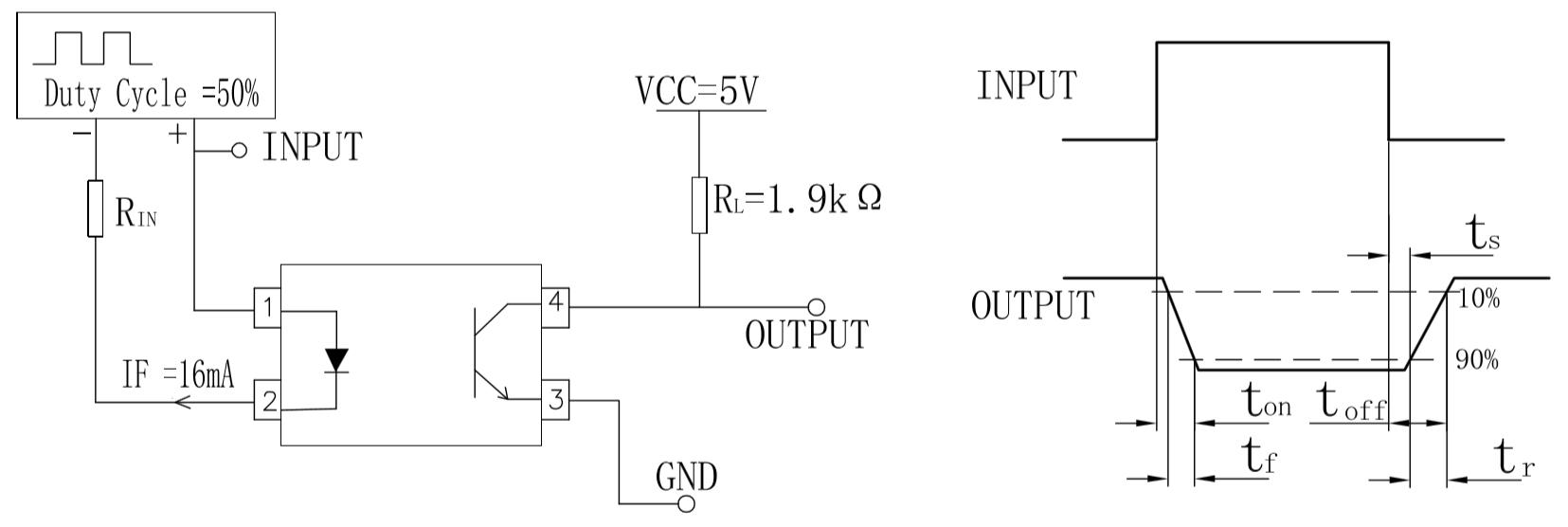

图2为 ton、ts、toff 测试电路及波形图。
8、特性曲线

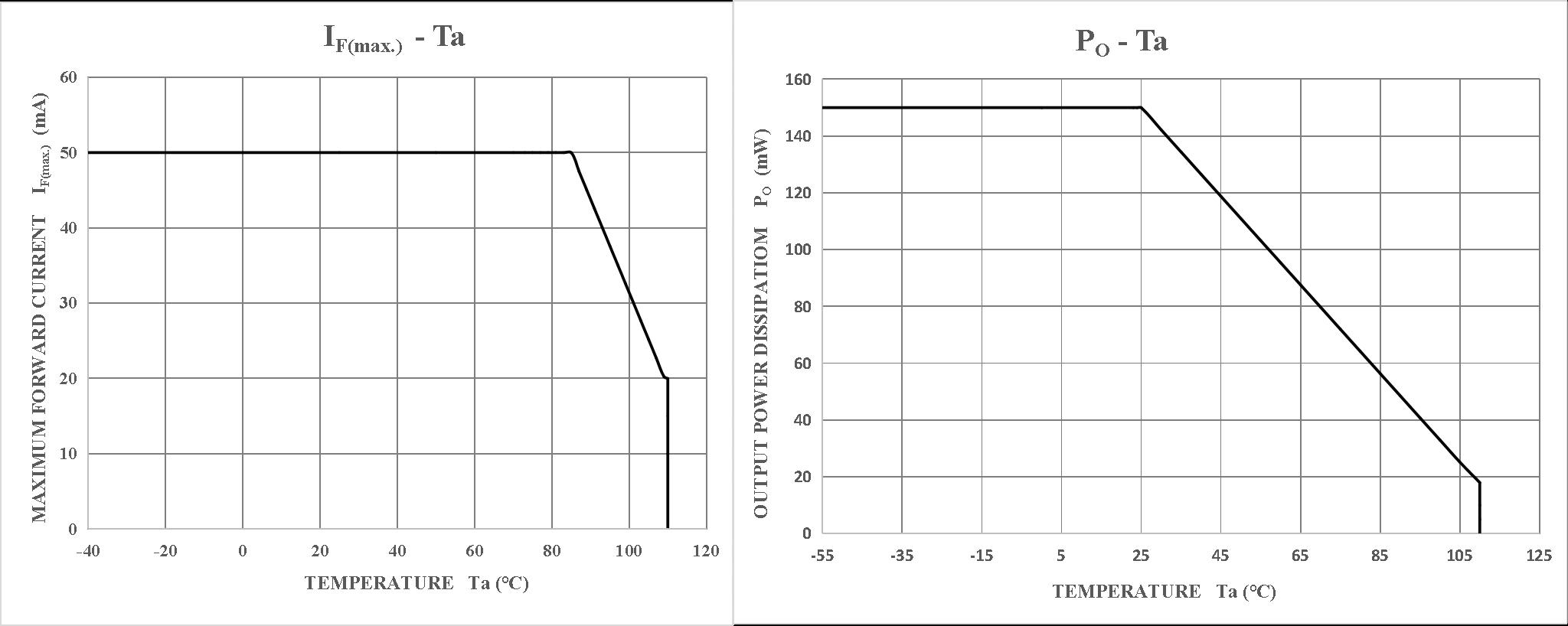

图 A：最大正向电流与环境温度关系曲线；图 B：输出功耗与环境温度关系曲线。

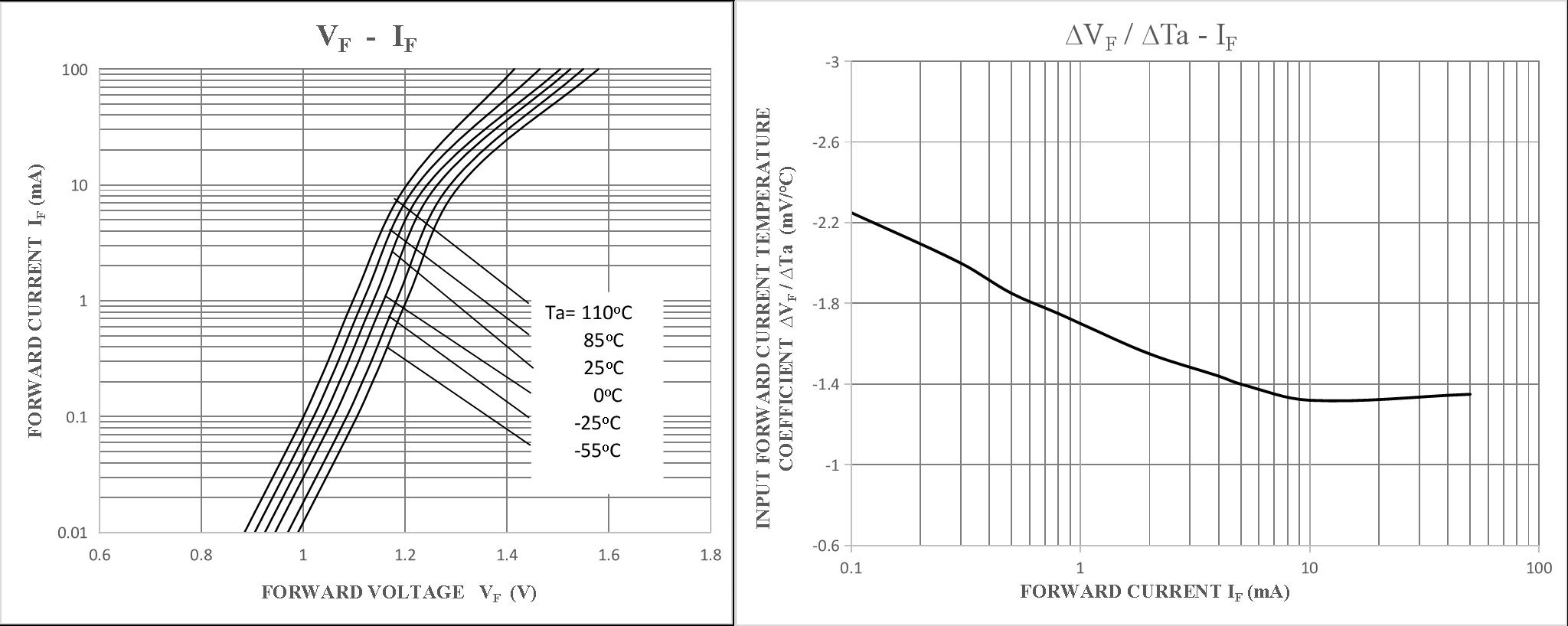

图 A：正向电压与正向电流关系曲线；图 B：正向电压温度系数与正向电流关系曲线。

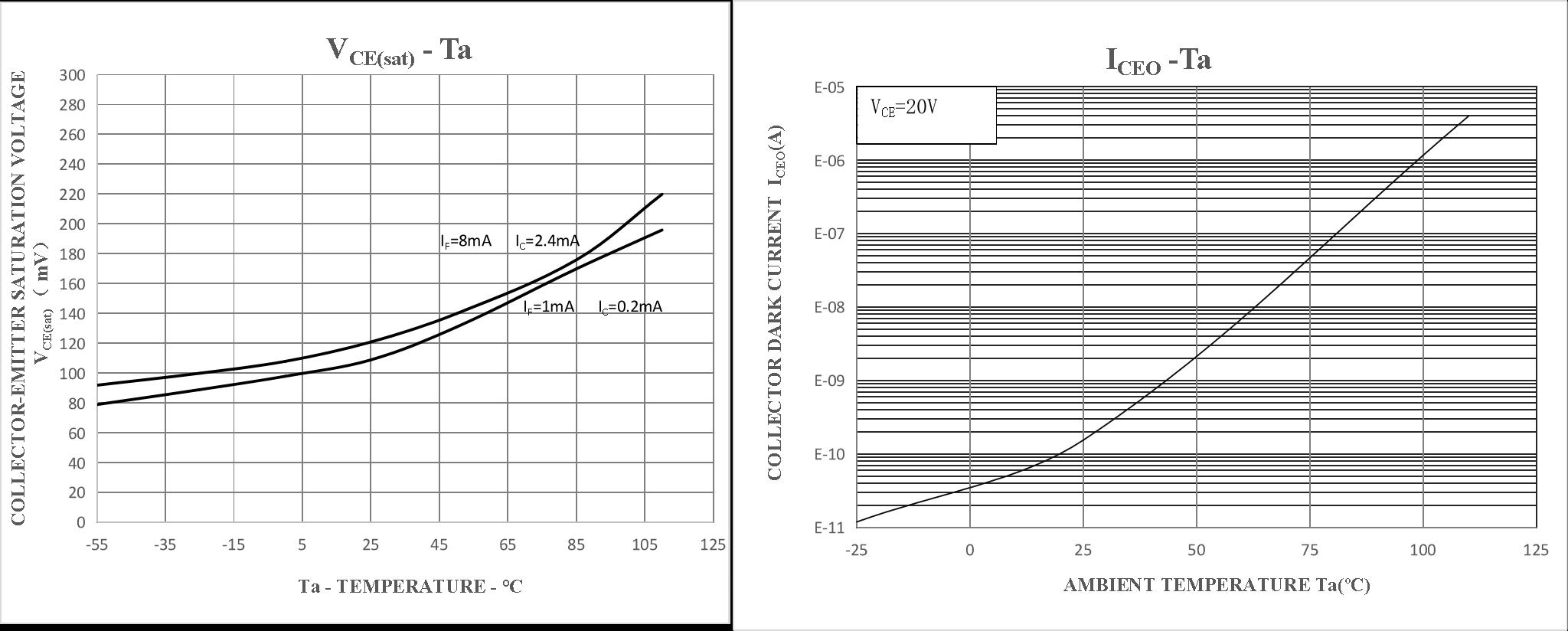

图 A：饱和压降与环境温度关系曲线；图 B：集电极-发射极暗电流与环境温度关系曲线。

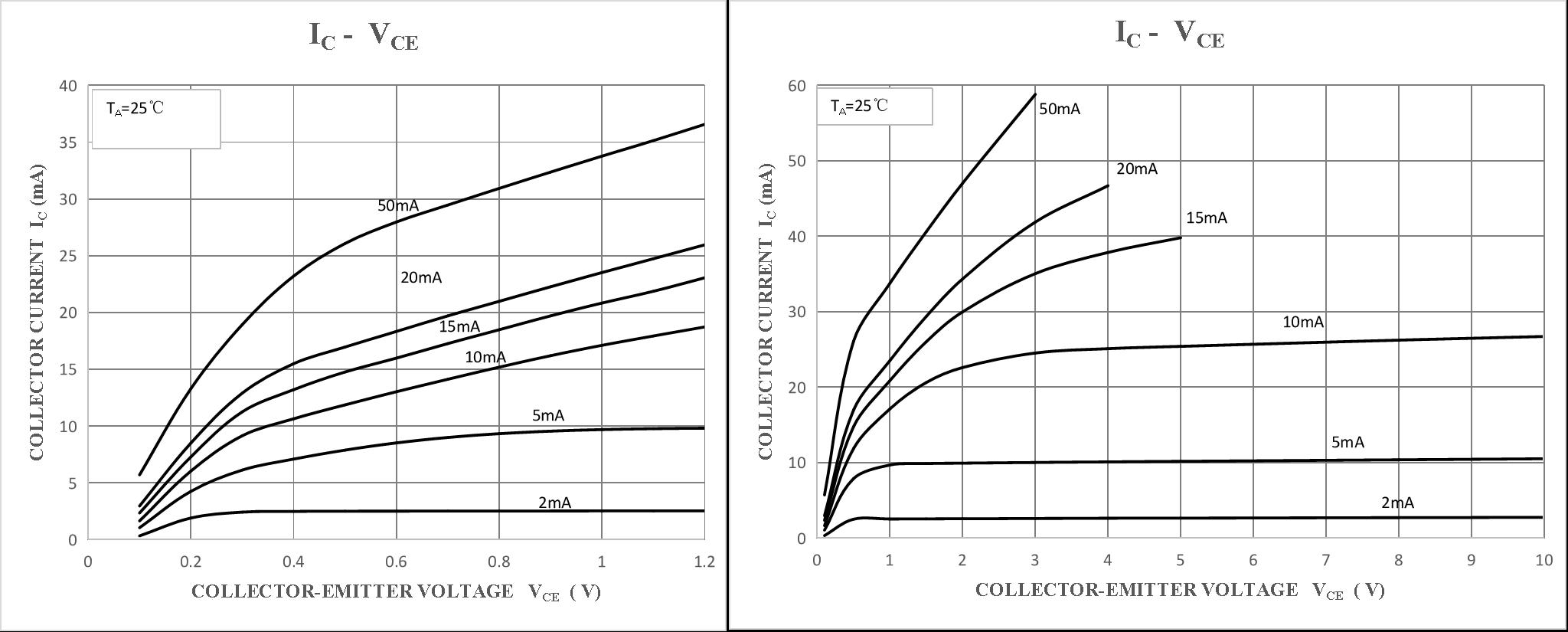

图 A：集电极电流与集电极-发射极电压关系曲线；图 B：扩展范围集电极电流与集电极-发射极电压关系曲线。

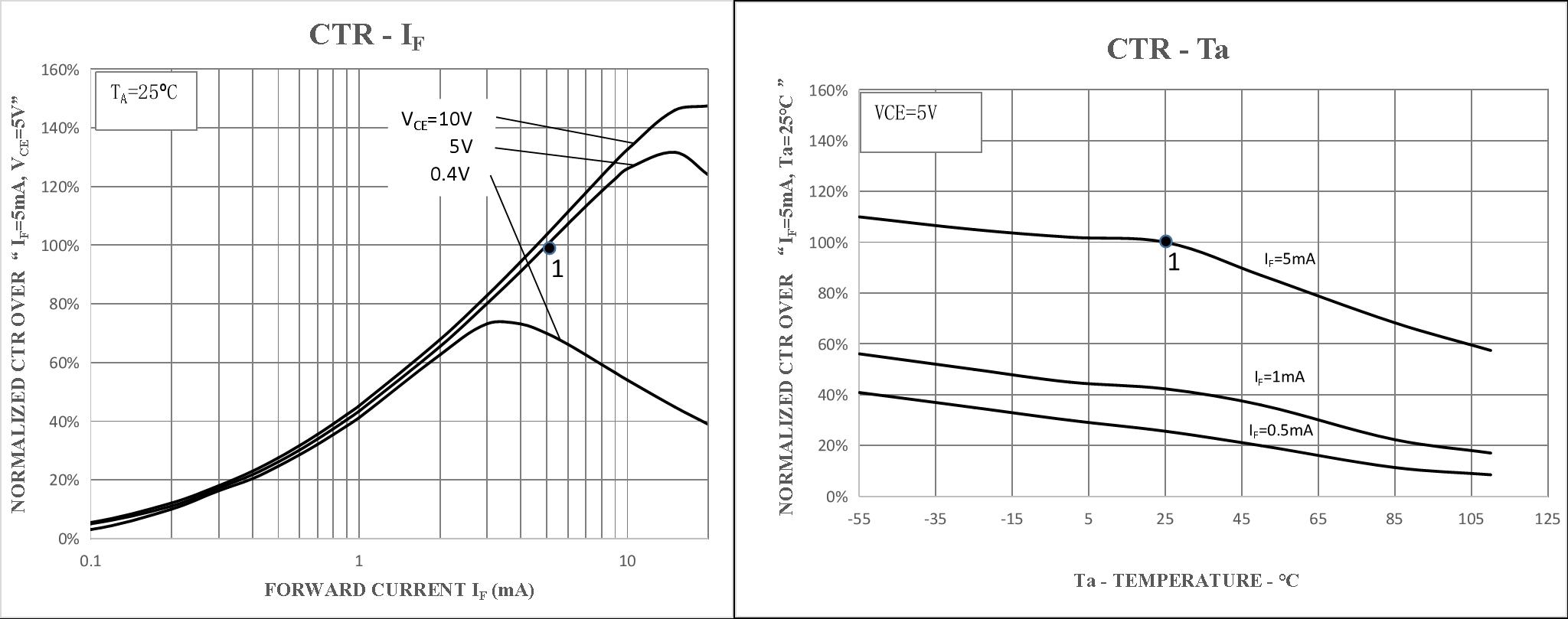

图 A：归一化电流传输比与正向电流关系曲线；图 B：归一化电流传输比与环境温度关系曲线。
图 A：开关时间与负载电阻关系曲线；图 B：开关时间与环境温度关系曲线。
9、电原理图

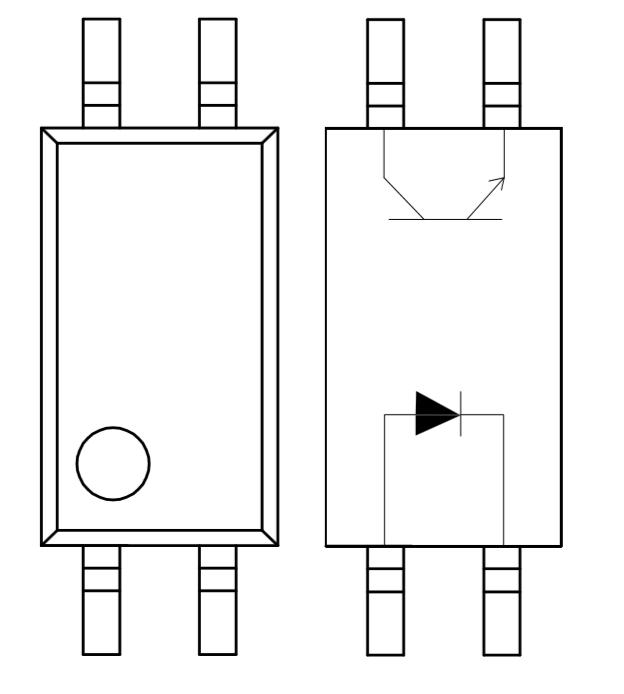

FTPC217× 内部包含红外发光二极管（LED）与光敏晶体管，通过光耦合实现输入与输出之间的电气隔离。
10、外形尺寸与推荐焊盘

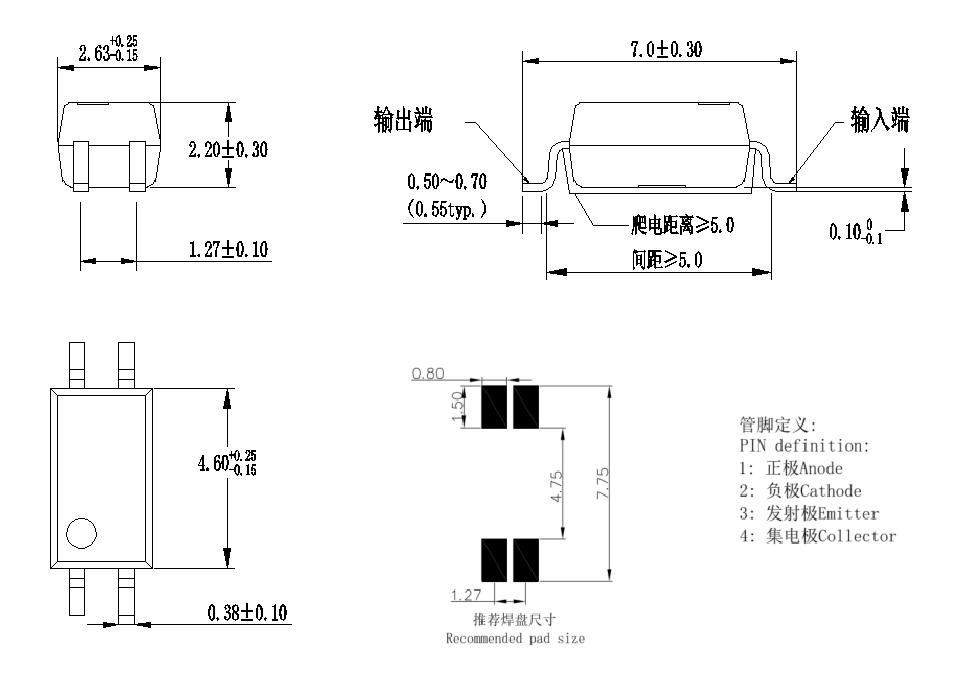

FTPC217× 采用 1.27SOP4L 贴片封装，上图给出了外形尺寸、引脚定义及推荐 PCB 焊盘尺寸。管脚定义：1 正极（Anode）、2 负极（Cathode）、3 发射极（Emitter）、4 集电极（Collector）。
11、产品标志

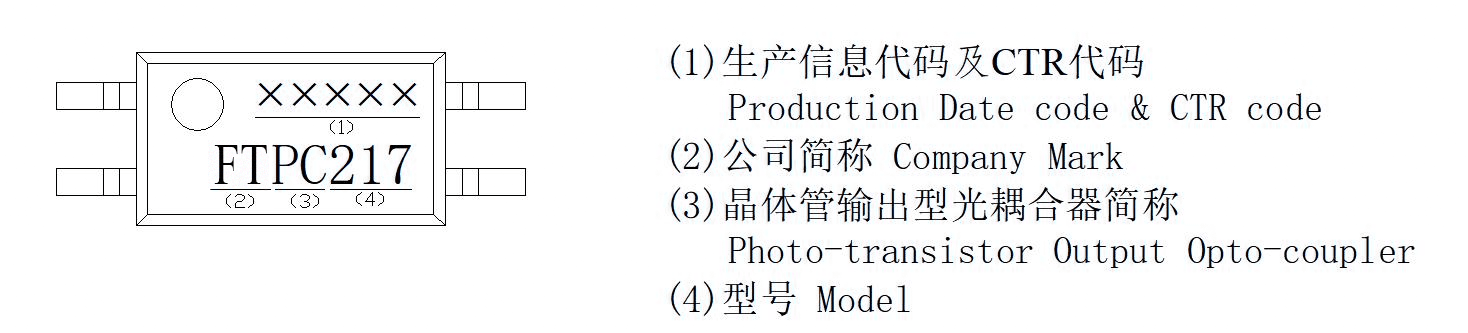

产品印章包括：生产信息代码及 CTR 代码、公司简称（F-tone Networks）、晶体管输出型光耦合器简称、型号 FTPC217。
12、包装方式
FTPC217× 采用编带卷盘包装（Tape and Reel），每卷 3000 只，每箱 45000 只。内包装每卷盘贴合格证，含型号、生产日期代号、检验员代号；外包装标注公司名称、地址、商标、产品型号、数量等信息。

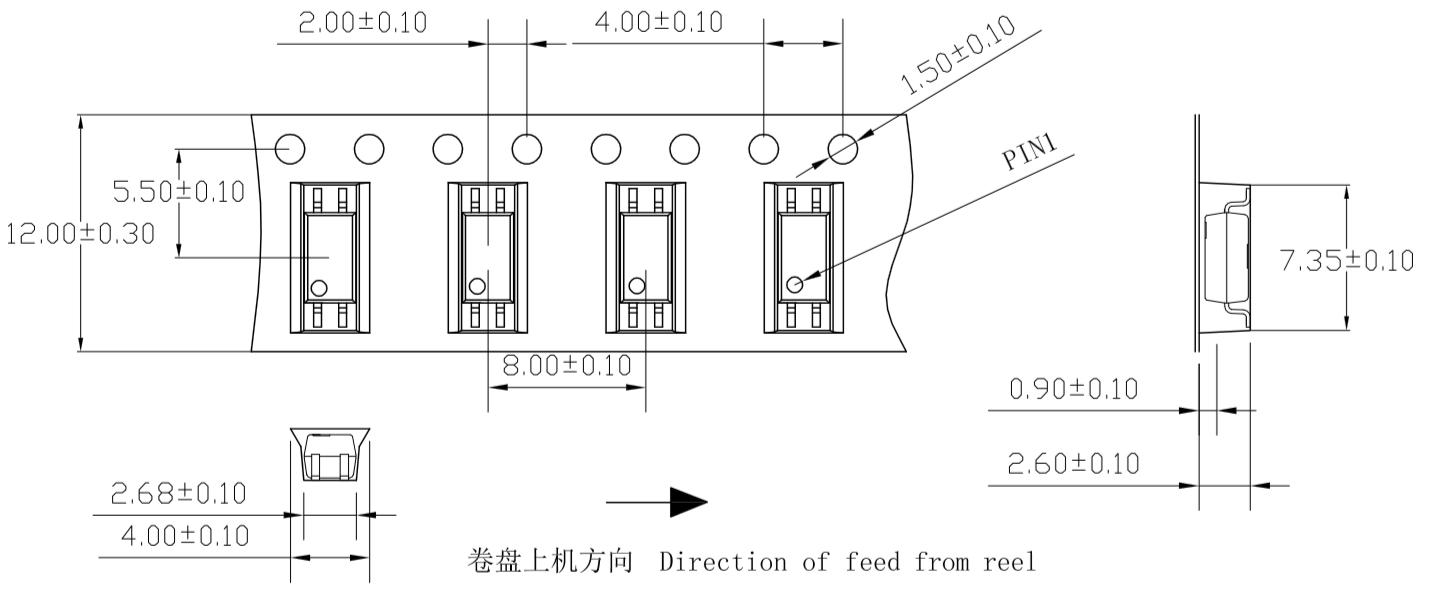

FTPC217× 标准编带包装示意图。

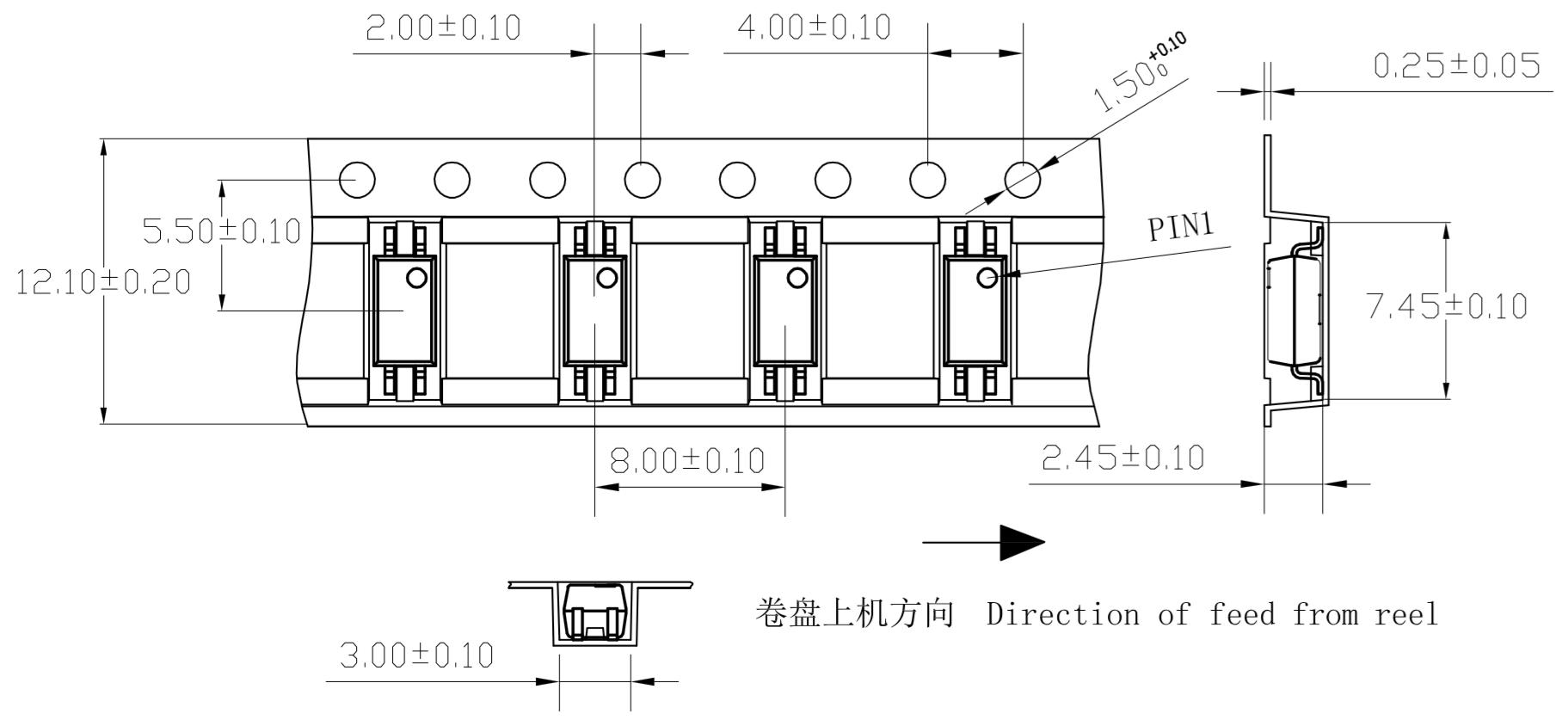

订货型号 FTPC217×-(R) 编带包装示意图。
13、使用注意事项
- 贮存条件：推荐贮存温度 0~40°C，湿度 <60%；湿气敏感度等级 MSL1。
- 静电防护：ESD（HBM）≥2kV，操作过程中请采取必要的静电防护措施。
- 引脚镀锡：引脚镀锡厚度 ≥5μm。
- 回流焊：推荐锡膏熔点 217°C（SnAg3Cu0.5）；预热 150~200°C，时间 90±30s；焊接区 217°C，时间 60~100s；峰值温度 250°C；升温速率 ≤3°C/s，降温速率 3~6°C/s。建议一次回流焊，最多不超过三次。
- 手工烙铁焊：仅用于返修或样品测试，温度 ≤360±5°C，时间 ≤3s，返修次数 ≤2 次。

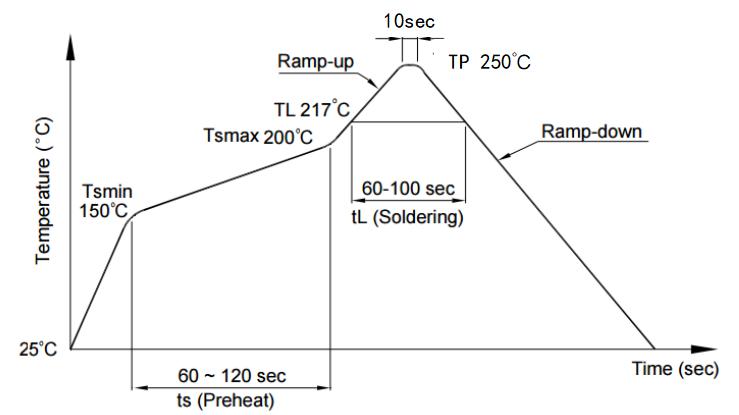

推荐回流焊温度曲线。
14、回流焊参数表
| 项目 | 条件 |
|---|---|
| 预热温度最小值 TSmin | 150°C |
| 预热温度最大值 TSmax | 200°C |
| 预热时间 tS | 90±30 sec |
| 焊接区温度 TL | 217°C |
| 焊接区时间 tL | 60~100 sec |
| 峰值温度 TP | 250°C |
| 升温速率 | 3°C/sec max. |
| 降温速率 | 3~6°C/sec |
