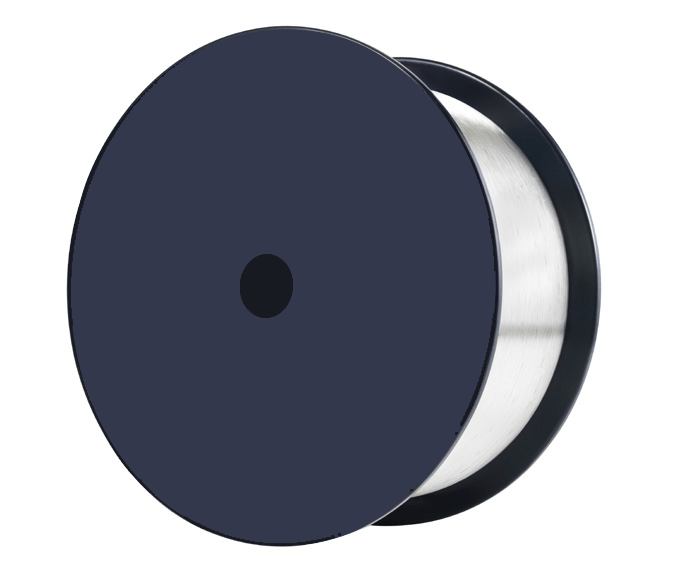

FT-298 OM4-BiDi Fiber 是 F-tone Networks 推出的 OM4 多模光纤，专为 BiDi（双向）高速传输设计。采用 50/125μm 纤芯结构，支持 850nm/910nm/1300nm 波长窗口，有效模态带宽(EMB) ≥4700 MHz·km @850nm，衰减系数低至 ≤2.3 dB/km @850nm，支持 1.6T/800G/400G 高速系统传输。
产品概述
带宽参数（EMB – 有效模态带宽）
| 参数 | 条件 | 单位 | 规格值 |
|---|---|---|---|
| 有效模态带宽 @850nm | EMB | MHz·km | ≥ 4700 |
| 有效模态带宽 @910nm | EMB | MHz·km | ≥ 3100 |
带宽参数（OFL – 满溢模态带宽）
| 参数 | 条件 | 单位 | 规格值 |
|---|---|---|---|
| 满溢模态带宽 @850nm | OFL | MHz·km | ≥ 3500 |
| 满溢模态带宽 @1300nm | OFL | MHz·km | ≥ 500 |
衰减参数
| 参数 | 条件 | 单位 | 规格值 |
|---|---|---|---|
| 衰减系数 @850nm | – | dB/km | ≤ 2.3 |
| 衰减系数 @910nm | – | dB/km | ≤ 1.8 |
| 衰减系数 @1300nm | – | dB/km | ≤ 0.6 |
数值孔径
| 参数 | 规格值 |
|---|---|
| 数值孔径 (NA) | 0.200 ± 0.015 |
宏弯损耗
| 条件 | 波长 | 单位 | 规格值 |
|---|---|---|---|
| Mandrel Radius = 7.5 mm, 2 Turns | 850 / 1300 nm | dB | ≤ 0.2 / ≤ 0.5 |
| Mandrel Radius = 15 mm, 2 Turns | 850 / 1300 nm | dB | ≤ 0.1 / ≤ 0.3 |
多模系统传输距离
| IEEE标准/MSA | 单位 | 传输距离 |
|---|---|---|
| Terabit BiDi 1.6T-SR8.2 | m | 100 |
| Terabit BiDi 1.6T-VR8.2 | m | 70 |
| Terabit BiDi 800G-SR4.2 | m | 100 |
| Terabit BiDi 800G-VR4.2 | m | 70 |
| 800GBASE-SR8 | m | 100 |
| 800GBASE-VR8 | m | 50 |
| 400GBASE-SR4.2 | m | 100 |
| 400GBASE-SR8 | m | 100 |
几何规格 – 玻璃部分
| 参数 | 单位 | 规格值 |
|---|---|---|
| 芯径 (Core Diameter) | μm | 50 ± 2.5 |
| 纤芯不圆度 (Core non-Circularity) | % | ≤ 5 |
| 纤芯-包层同心度误差 | μm | ≤ 1.0 |
| 包层直径 (Cladding Diameter) | μm | 125.0 ± 1.0 |
| 包层不圆度 (Cladding non-Circularity) | % | ≤ 0.7 |
几何规格 – 涂覆层
| 参数 | 单位 | 规格值 |
|---|---|---|
| 涂覆层直径 (Coating Diameter) | μm | 242 ± 7 |
| 涂覆层不圆度 | % | ≤ 5 |
| 涂覆层-包层同心度误差 | μm | ≤ 10 |
机械规格
整个盘长经过 ≥0.7 GPa (100 kpsi) 的张应力筛选测试，对应 1% 应变。（如需更高筛选测试应力可定制）
涂覆层性能
| 参数 | 条件 | 单位 | 规格值 |
|---|---|---|---|
| 平均涂覆层剥离力 (老化/未老化) | 23°C, 30天老化 | N | 1 ≤ Favg-strip ≤ 3.0 |
| 峰值涂覆层剥离力 (老化/未老化) | 23°C, 30天老化 | N | 1.3 ≤ Fpeak-strip ≤ 8.9 |
光纤强度
| 参数 | 条件 | 单位 | 规格值 |
|---|---|---|---|
| 动态抗拉强度 (0.5m 标距) | 未老化及老化后 | GPa | 中位数 > 3.8 (550 kpsi) |
| 动态疲劳 | 未老化及老化后 | – | nd ≥ 20 |
老化条件：85°C, 85% RH, 30天
环境性能
| 环境测试 | 测试条件 | 感应衰减 @850/1300nm (dB/km) |
|---|---|---|
| 温度循环 | -60°C to +85°C | ≤ 0.1 |
| 温度-湿度循环 | -10°C to +85°C, 4-98% RH | ≤ 0.1 |
| 水浸 | 30天; 23°C | ≤ 0.1 |
| 干热 | 30天; 85°C | ≤ 0.1 |
| 湿热 | 30天; 85°C; 85% RH | ≤ 0.1 |
其他规格
| 参数 | 规格值 |
|---|---|
| 每盘长度 | 8.8 km per spool |
| 涂覆层类型 | Acrylate Coating (透明) |
所有测量均依据 ITU-T G650 建议标准执行。
Product Line Declaration
本产品为【FT-298 OM4-BiDi Fiber 50/125μm多模光纤】产品线，详细信息，请联系我们的销售人员，谢谢！
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice. The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
