产品简介
万兆4光千兆24电是我司自主研发的一款强三层管理型工业轨式万兆以太网交换机，支持 4个100/1000/10000M SFP/SFP+光口 + 24个 10/100/1000Base-T 自适应 RJ45 端口。
完全遵循工业产品设计与用料，外壳采用全铝合金外壳，通过无风扇散热电路设计、宽范围工作环境温度、高防护等级等技术，提供了耐高/低温、防雷等卓越的工业级品质；支持 WEB 管理、VLAN、QoS、SNMP、IGMP 侦听、ACL控制表、静态路由、IP路由和其它网络功能；支持以太网快速环网保护STP/RSTP/MSTP生成树环网和ERPS快速环网；工业级的三级ESD保护其适合多种场合，例如智能交通、室外监控、工业网络、平安城市和其他恶劣环境中的部署要求。

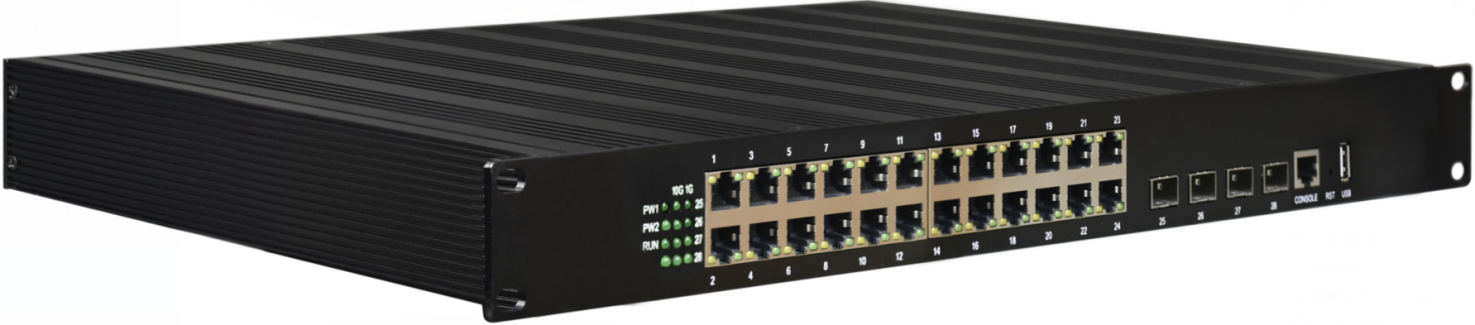

产品外观

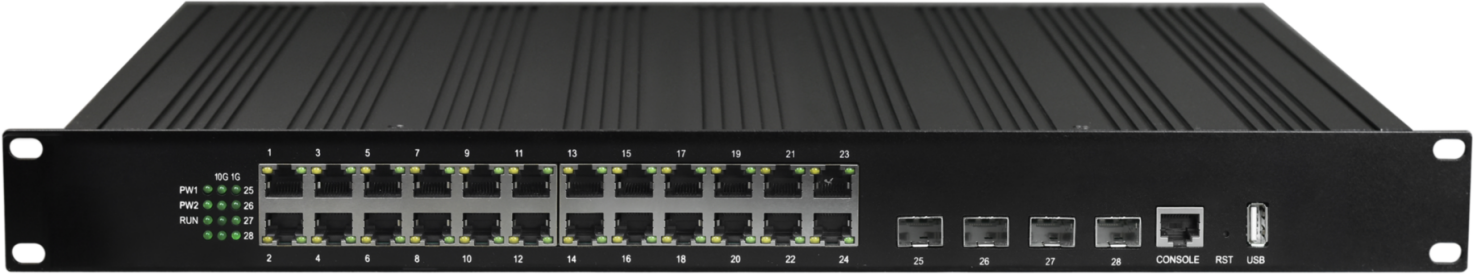

正面端口细节

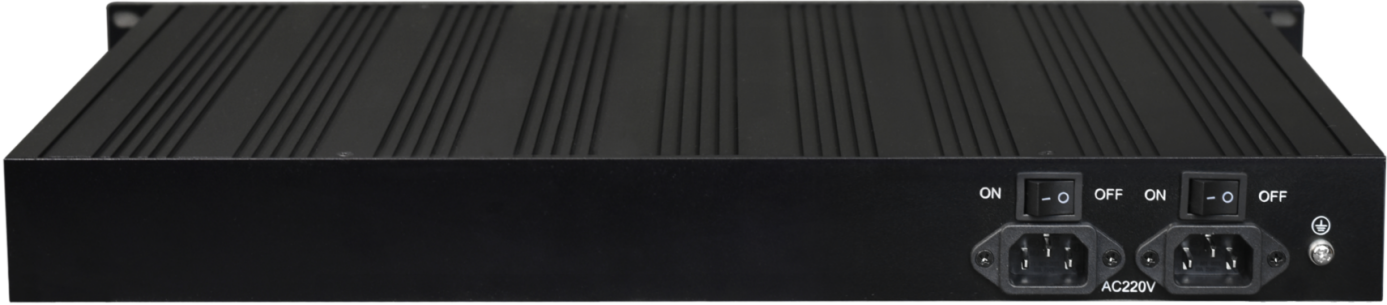

背面电源接口
功能特性
- 全铝合金带散热纹19英寸外壳，良好散热特性，金氧极氧化工艺，IP40防护等级，专为严酷苛刻的工业环境而设计
- 支持WEB/HTTP/HTTPS/SSH/Telnet/SNMP/CLI/CONSOLE/ROM多样化的管理和维护方式
- 支持IPV4/IPV6网络管理接口和网络邻居管理
- 支持DHCP服务器、DHCP L2/L3中继代理、DHCPv6服务
- 支持DNS主机和客户端配置管理
- 支持SNMP V1/V2C/V3和Trap消息配置管理
- 支持LLDP和LLDP-MED配置管理，ISDP配置管理
- 支持交换机定时计划管理
- 支持端口模式、端口带宽限速、速率控制、流量控制等各种管理
- 支持8组静态和动态LACP汇聚
- 支持单播/组播/广播风暴抑制
- 支持STP/RSTP/MSTP/ERPS生成树协议和环路保护协议
- 支持端口VLAN、IEEE 802.1Q VLAN、Voice VLAN、VLAN双标记QinQ配置
- 支持MAC地址老化和静态MAC地址配置
- 支持IGMP和MVR组播协议、IGMP Snooping/MLD Snooping
- 支持Auto-VoIP和UDLD端口配置
- 支持IP路由和L3端口路由管理
- 支持ARP/RIP/OSPF/OSPFv3/BGP/Router Discovery/VRRP/Route-Map/BFD三层路由
- 支持QoS 802.1P和IP DSCP优先级、端口队列管理
- 支持Diffserv差分服务质量管理
- 支持RADIUS/TACACS+服务器和802.1x/Enable级/HTTP/HTTPS/Dot1x认证
- 支持防止DoS攻击配置管理
- 支持端口访问安全管理配置和状态查询
- 支持基于IGMP Snooping/IPSG/动态ARP检验的端口IP安全管理
- 支持IPV4/IPV6/MAC绑定的ACL管理
- 支持系统日志/端口统计/端口连接/端口电缆测试/SFP光模块信息/EAP包文监测管理
- 支持交换机重启/复位/固件升级/配置导入导出/IMG双固件管理/IP诊断/中英文软件互换
- 符合工业四级电磁兼容性要求
- 超强防雷功能：防雷击，可抗感应高压，防浪涌等
- 宽温型：工作温度-40℃~+85℃
- 以太接口带三级防雷保护，防雷达到GB/T17626.5(IEC61000-4-5)标准
- 多种电源方式可选：AC220V、DC-48V/DC+24V/DC+12V等；支持AC+DC、AC+AC、DC+DC等双电源备份模式
技术参数
| 接口规格 | |||
|---|---|---|---|
| 项目 | 参数 | 项目 | 参数 |
| 业务接口 | 4×100/1000/10G SFP/SFP+自适应 24×10/100/1000 Base-T |
IP等级 | IP40 |
| 管理接口 | 1×Console RJ45 / USB口 | 电源浪涌防护 | IEC 61000-4-5 Level 3 (4KV/2KV) 8/20μs |
| 电源接口 | 4P凤凰端子，双电源冗余 | 网口浪涌防护 | IEC 61000-4-5 Level 3 (6KV/2KV) 10/700μs |
| LED灯 | PWR(绿色)、SYS(绿色)、网口(黄色1000/绿色Link)、光口(绿色) | 辐射抗扰 | IEC 61000-4-3 Level 3 (10V/m) |
| 线缆类型及距离 | |||
|---|---|---|---|
| 线缆类型 | 传输距离 | 项目 | 参数 |
| 双绞线 | 0~100m (CAT5e, CAT6) | 瞬间脉冲抗扰 | IEC 61000-4-4 Level 3 (1V/2V) |
| 单模光纤 | 20/40/60/80/100km | 传导抗干扰 | IEC 61000-4-6 Level 3 (10V/m) |
| 多模光纤 | 550m / 2km | 电源磁场抗扰 | IEC 61000-4-8 Level 4 (30A/m) |
| 光纤接口 | SFP插槽 (双纤LC, 单纤LC/SC) | 电压跌落 | IEC 61000-4-11 Level 3 (10V) |
| 网络拓扑模式 | |||
|---|---|---|---|
| 拓扑模式 | 支持 | 项目 | 参数 |
| 环形拓扑 | ✓ | EMI | CLASS A |
| 星型拓扑 | ✓ | 抗静电干扰 | IEC 61000-4-2 Level 4 (15KV) |
| 总线拓扑 | ✓ | 自由跌落 | 0.5m |
| 树形拓扑 | ✓ | 电源反接保护 | 支持 |
| 混合式拓扑 | ✓ | 防雷 | 4KV/6KV |
| 二层交换 | |||
|---|---|---|---|
| 项目 | 参数 | 项目 | 参数 |
| 交换容量 | 800G | 管理串口 | 支持 |
| 包转发率 | 256.66Mpps | Telnet | 支持 |
| MAC地址表 | 16K | WEB管理 | 支持 |
| VLAN支持数量 | 4K | SNMP | V1/V2c/V3 |
| 报文缓冲区 | 12M | 用户管理 | 支持 |
| 交换模式 | 存储转发 | 系统日志 | 支持 |
| 转发延迟 | <10μs | 文件升级 | 支持 |
| 端口特性 | 交叉直连自动翻转 | SFP模块信息 | 支持 |
| 流量控制 | 支持 | 线缆检测 | 支持 |
| 巨型帧 | 10Kbytes | 工作温度 | -30℃~+85℃ |
| 生成树协议 | STP/RSTP/MSTP | 储藏温度 | -40℃~+95℃ |
| 链路聚合 | 8组 | 相对湿度 | 5%~95% (无凝露) |
| 组播 | IGMP/MVR | 散热方式 | 外壳散热 |
| 端口镜像 | 支持 | MTBF | 100,000小时 |
| 风暴抑制 | 单播/组播/广播 | 尺寸 | 485×300×45mm 机架式 |
| 端口流量统计 | 支持 | 安装方式 | 19英寸机架式 |
| QinQ | 支持 | 外壳材质 | 全铝 |
| LLDP | 支持 | 重量 | 2.6KG |
| DHCP | 支持 | 认证 | CE、FCC、RoHS、公安部检测 |
| 端口限速 | 支持 | 标准配置 | 设备、端子、合格证、说明书 |
| 三层路由 | |||
|---|---|---|---|
| 项目 | 参数 | 项目 | 参数 |
| 路由协议 | RIP/OSPF/OSPFv3/BGP/VRRP/BFD | ACL | IP标准/扩展、MAC/端口绑定 |
| 认证管理 | 802.1x/Enable/HTTP/HTTPS/Dot1x | DoS管理 | 支持DoS攻击防护 |
| QoS | 802.1P/DSCP/端口队列/队列丢弃 | Diffserv | Class View/Policy View/IPv6 Class View |
| 服务器 | Radius/DHCP/TACACS+ | PoE | 支持 |
| 输入电压 | DC 10~55V 双电 | 功耗 | <70W (满载) |
产品声明
本产品为【管理型工业三层以太网交换机】产品线，详细信息，请联系我们的销售人员，谢谢！
Important Notice
Performance figures, data and any illustrative material provided in this data sheet are typical and must be specifically confirmed in writing by F-tone Networks before they become applicable to any particular order or contract. In accordance with the F-tone Networks policy of continuous improvement specifications may change without notice. The publication of information in this data sheet does not imply freedom from patent or other protective rights of F-tone Networks or others. Further details are available from any F-tone Networks sales representative.
